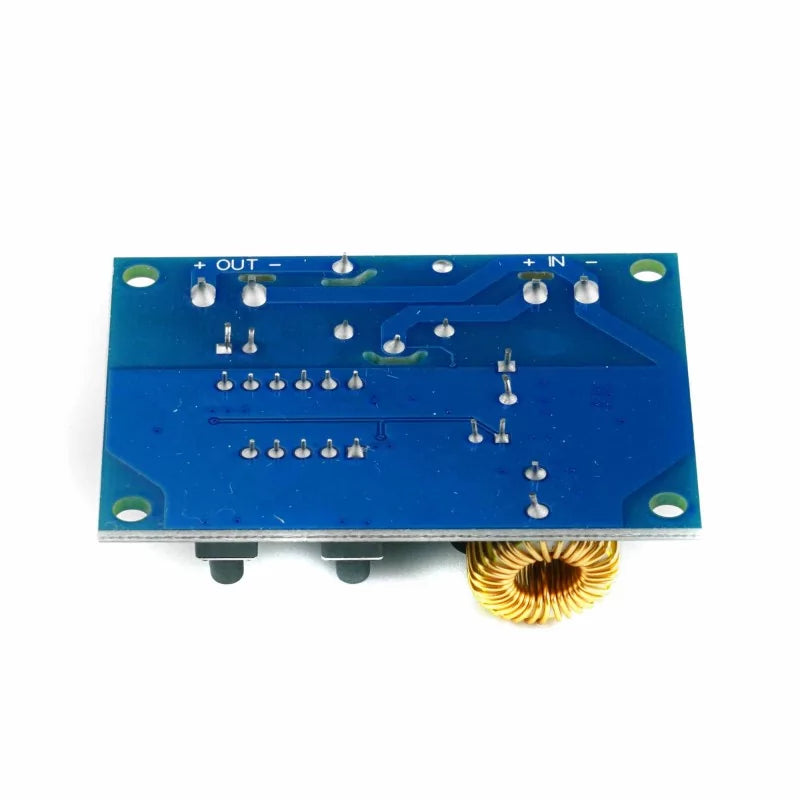

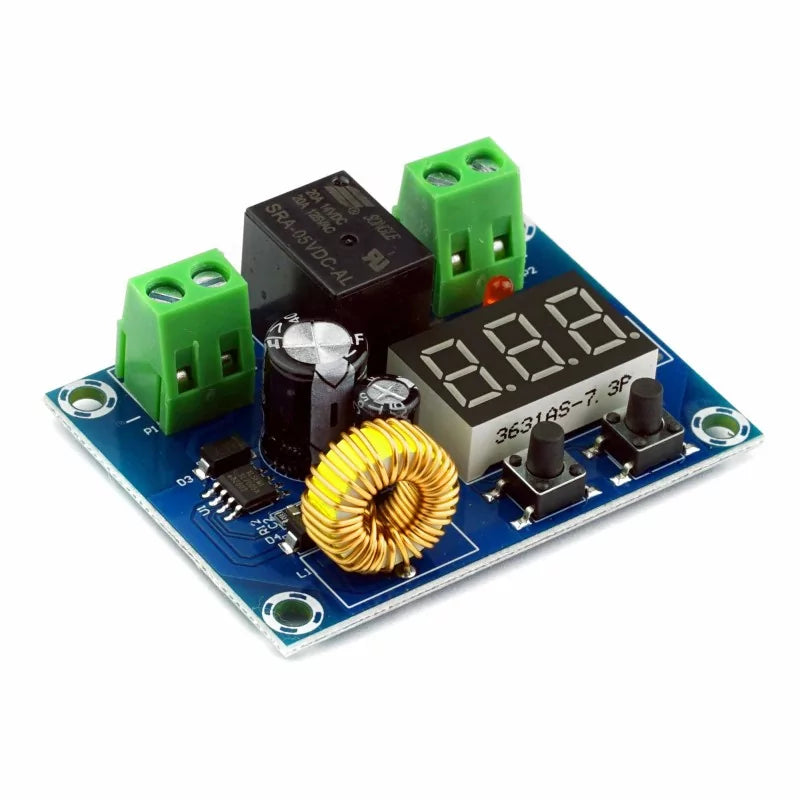

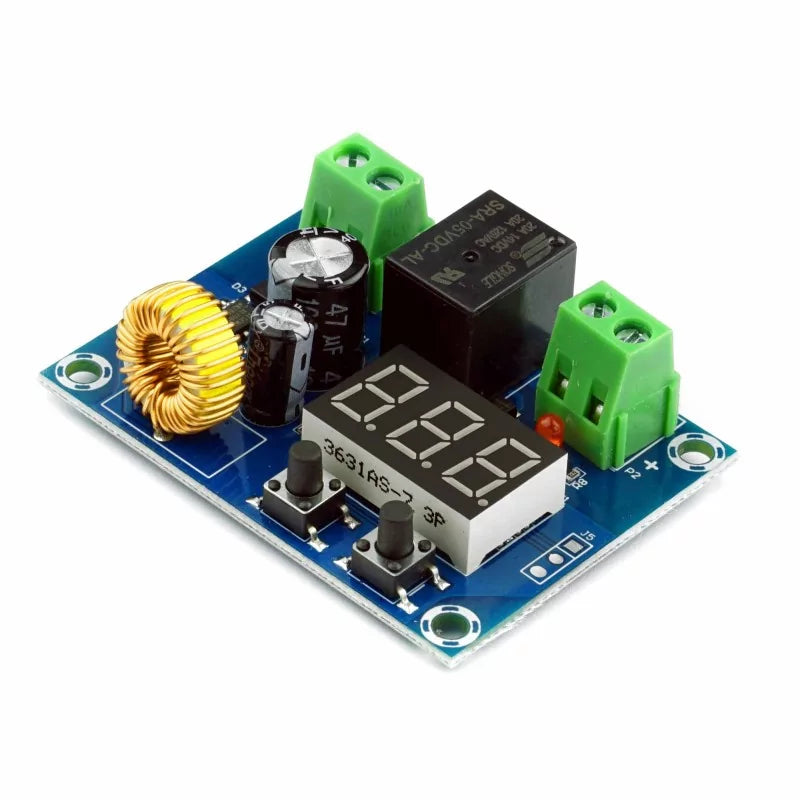

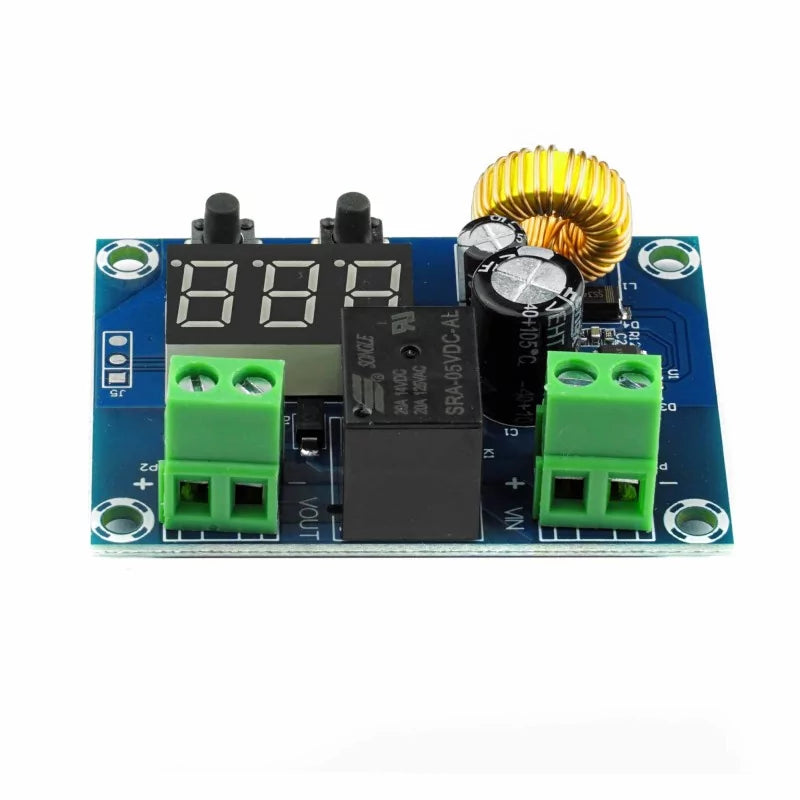

XH-M609 Реле за защита от разреждане на акумулатора 6-50V

Модул за защита от прекомерно разреждане на акумулатор, работи с напрежение в диапазона от 6V до 50V. Модулът разполага с дисплей, показващ текущото напрежение на свързаната батерия и 2 бутона, които ви позволяват лесно да зададете долната граница на напрежението, при което захранването да бъде прекъснато, и напрежението, при което модулът да освободи напрежението отново след презареждане на батерията. Благодарение на него няма да позволите батерията да се разреди под безопасно ниво, което ще се отрази положително на нейното състояние и продължителност на живота и ще я предпази от повреда. На платката има диод, който показва състоянието на релето.

Инструкции:

• Натиснете продължително "+" и "-" бутоните, за да възстановите фабричните настройки на модула
• Натиснете бутона "+" 1 път, за да се покаже текущо зададената стойност на напрежението на прекъсване на захранването (долната граница на акумулатора)
• Натиснете бутона "+" 2 пъти, докато точката между 2-ра и 3-та цифра на дисплея започне да мига, след което задайте предпочитаната от вас стойност за прекъсване на захранването. След 3 секунди стойността ще бъде запазена
• Натиснете бутона "-" 1 път, за да се покаже текущо зададената стойност на хистерезис
• Натиснете "-" 2 пъти, докато точката между 2-ра и 3-та цифра на дисплея започне да мига, след което задайте предпочитаната от вас стойност за изключване на захранването. След 3 секунди стойността ще бъде запазена

Технически характеристики:

• Поддържа напрежения: от 6V до 50V DC
• Точност на измерване: 0.1V
• Консумирана мощност: по-малко от 1W
• Релето поддържа: 250V AC и 10A или 14V DC и 20A
• Размери: 57мм x 42мм x 17мм
