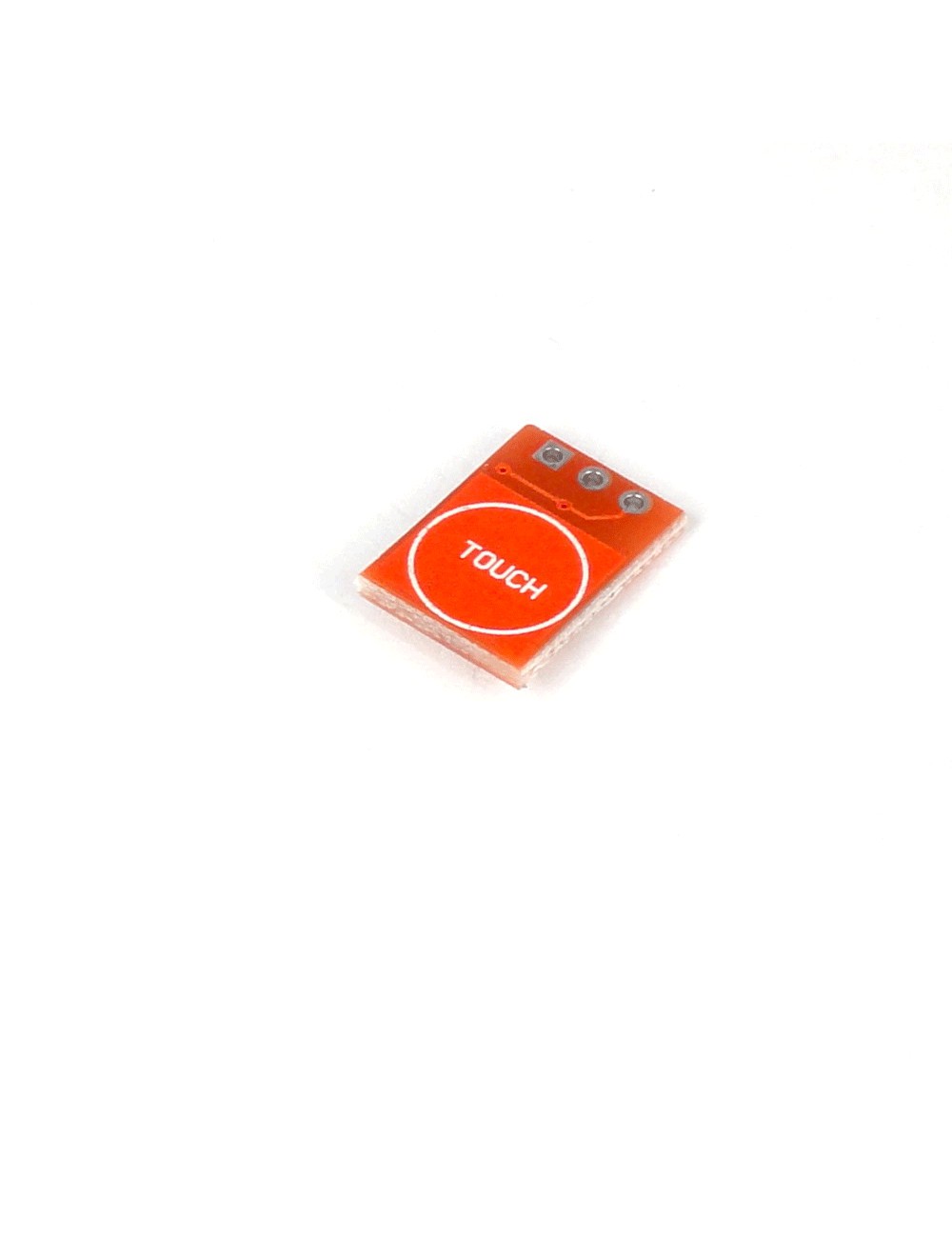

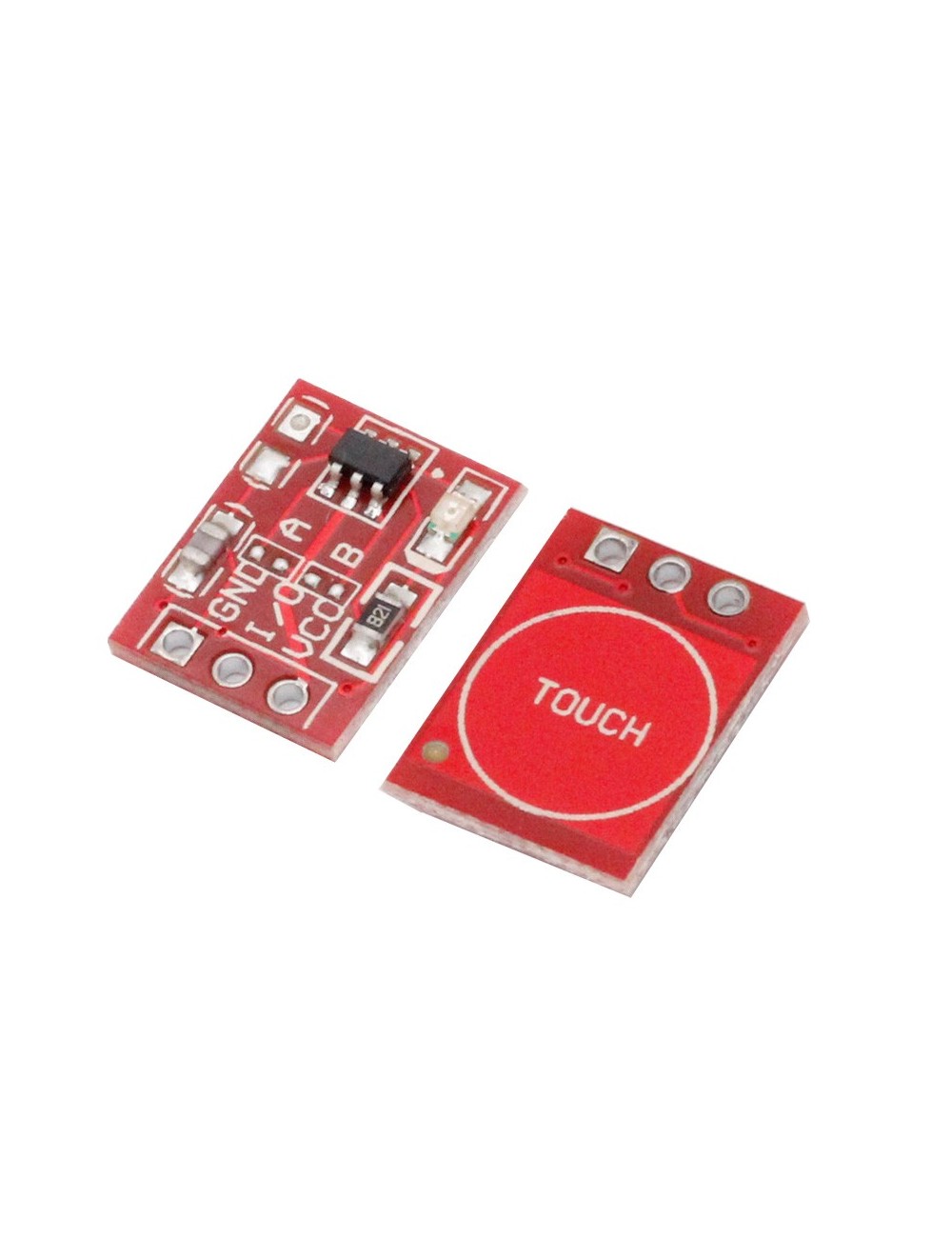

Тъч сензор TTP223

Тъч сензор TTP223

Обичайна цена 1.60 лв.
Обичайна цена Цена при разпродажба 1.60 лв.
Разпродажба Изчерпано
С включени данъци. Доставката се изчислява при плащане.

Устройството има много ниска консумация на ток ток и работен обхват на напрежение от 2V до 5,5V. Възможност за работа в режим "low power mode" или "fast mode". По подразбиране аутпута е LOW (0), след като се открие докосване в активното поле на сензора, състоянието се променя на HIGH (1).

Технически характеристики:

  • Захранващо напрежение: от 2,0V до 5,5V
  • Чип: TTP223
  • Консумация на ток (при VDD=3V): 3.0uA (low power mode), 7.0uA (fast mode)
  • Време за реакция: 60ms (fast mode), 220ms (low power mode)
  • Светодиод индикира, че сензорът работи
  • Цифров изход

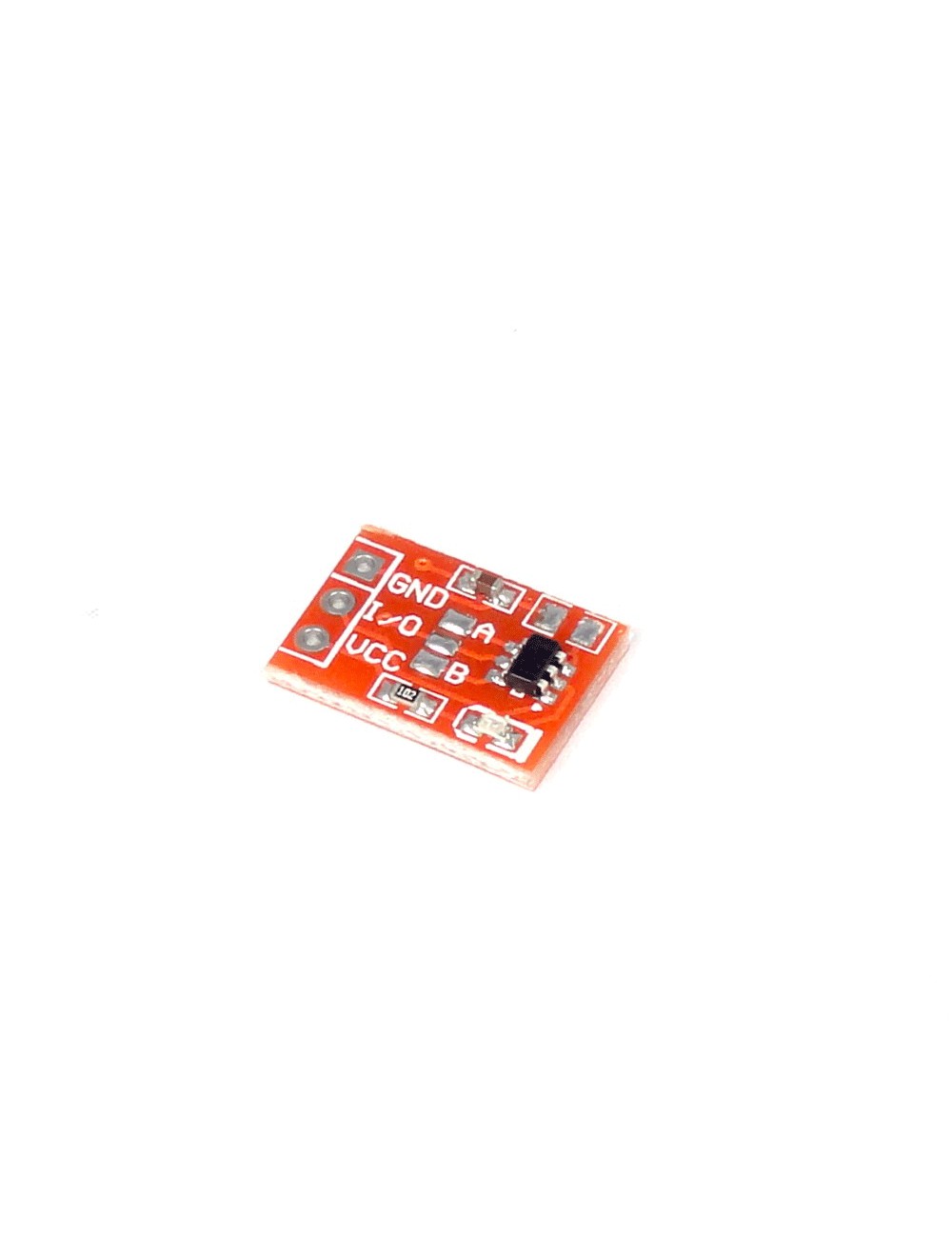

  • Прекъсвач A: конфигурация на активно логическо ниво (ниско/високо)
  • Прекъсвач B: конфигурация на изхода (непрекъснат/моментален сигнал)
  • Размери: 14mm x 11mm

Прекъсвач A:

Ако е затворен, по подразбиране изходът ще бъде във високо състояние (HIGH), а след докосване на полето на сензора състоянието ще се промени на ниско (LOW). При разкриване на прекъсвача, по подразбиране на изхода се появява ниско състояние (LOW), а всяко докосване на сензора генерира високо състояние (HIGH).

Прекъсвач B:

Влияе на начина, по който се променят сигналите на изхода OUT. Свързването на прекъсвача влиза в режим TOGGLE, което означава, че всяко докосване на бутона променя логическото състояние на противоположното (например докосване на бутона задава OUT във високо състояние, което се поддържа до следващото докосване на сензора, което предизвиква промяна на OUT в ниско състояние, следващото докосване отново задава OUT във високо състояние).
