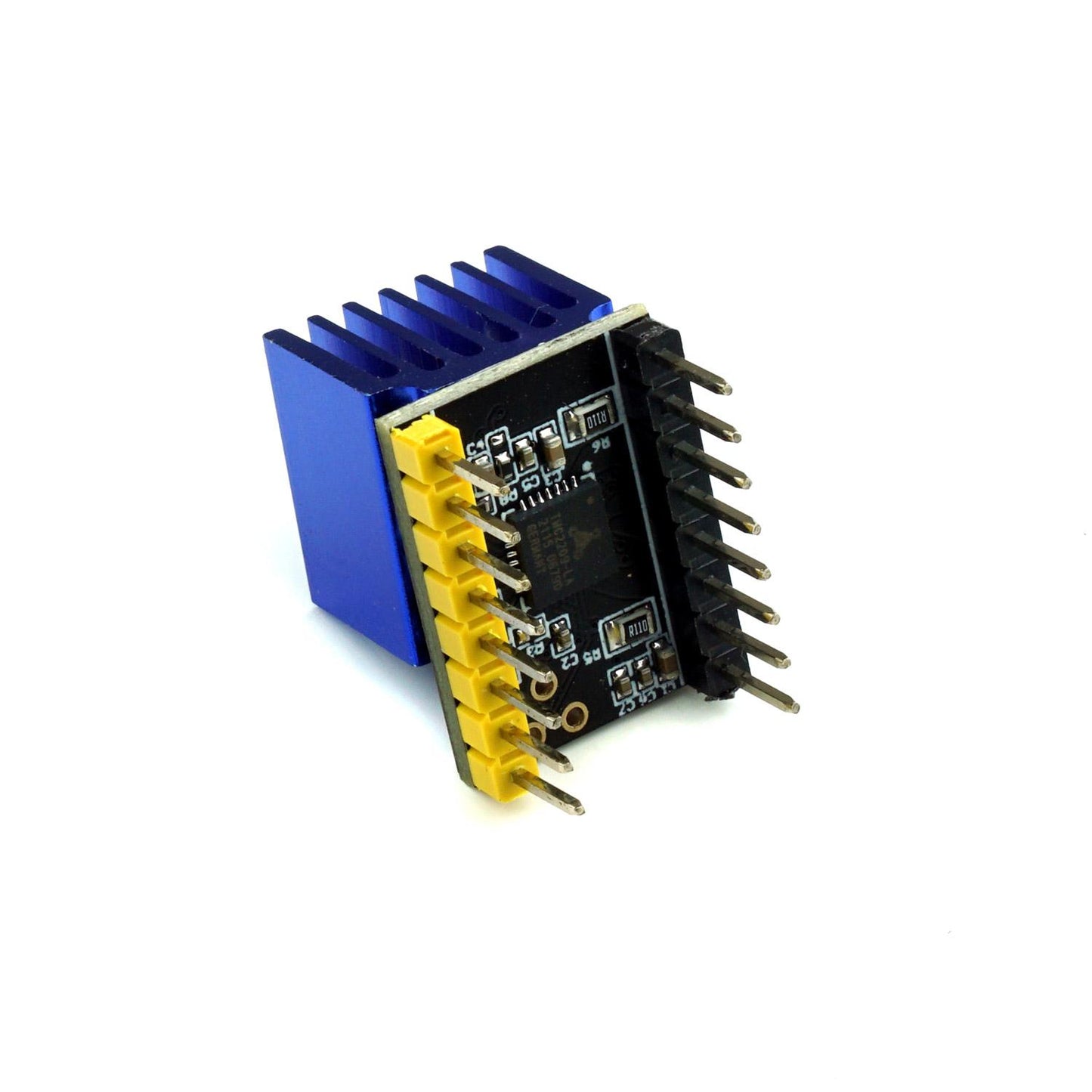

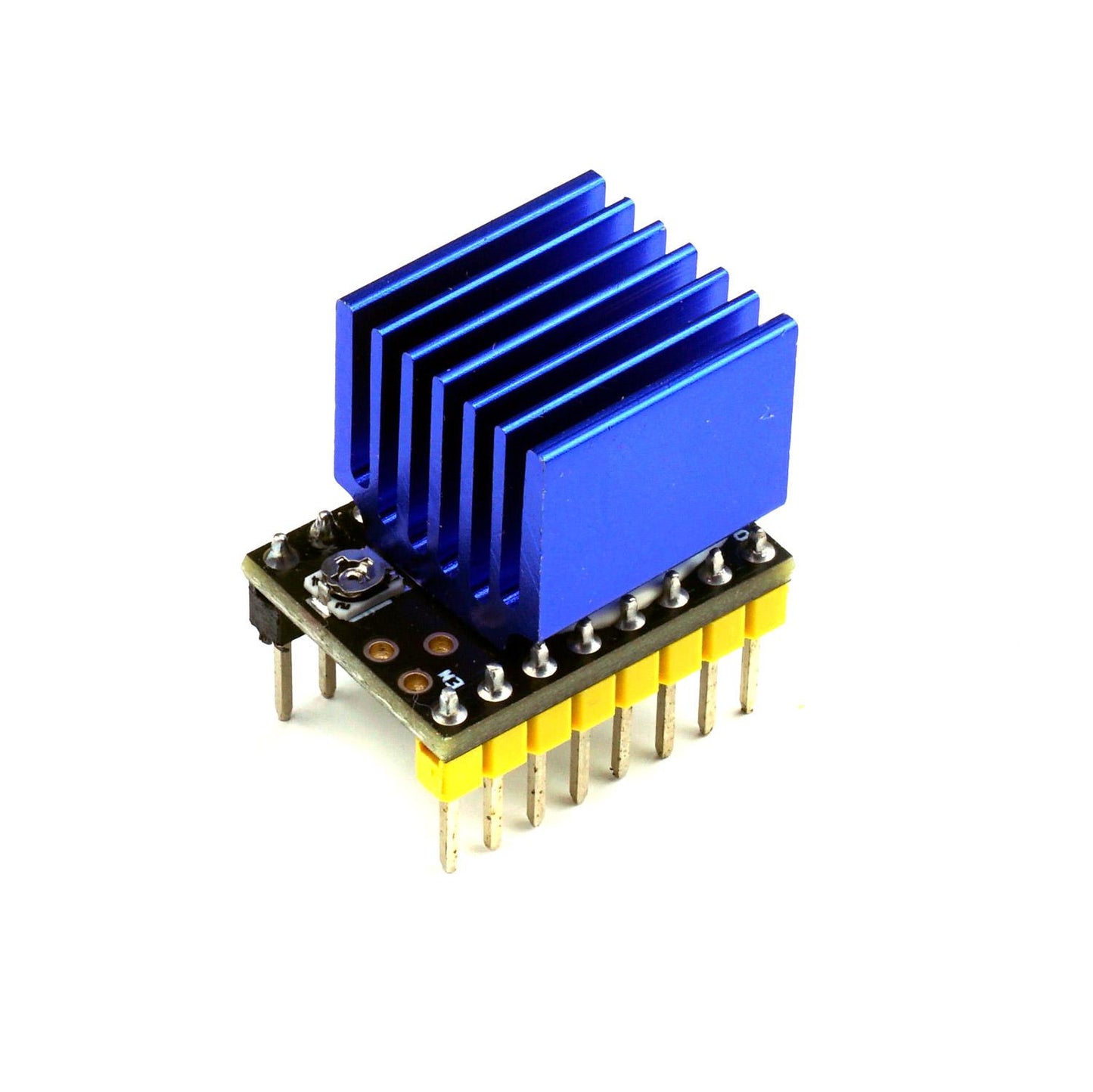

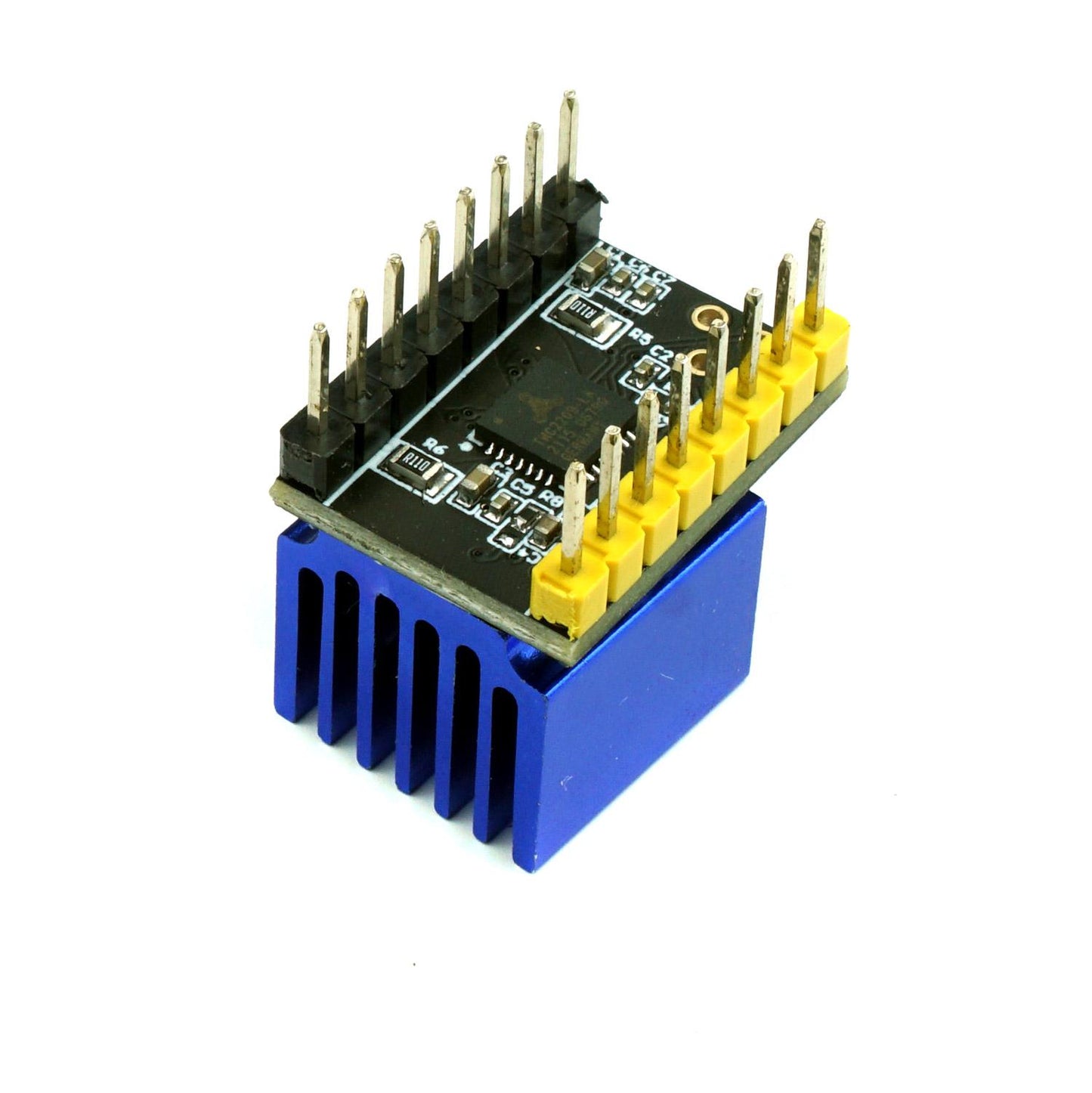

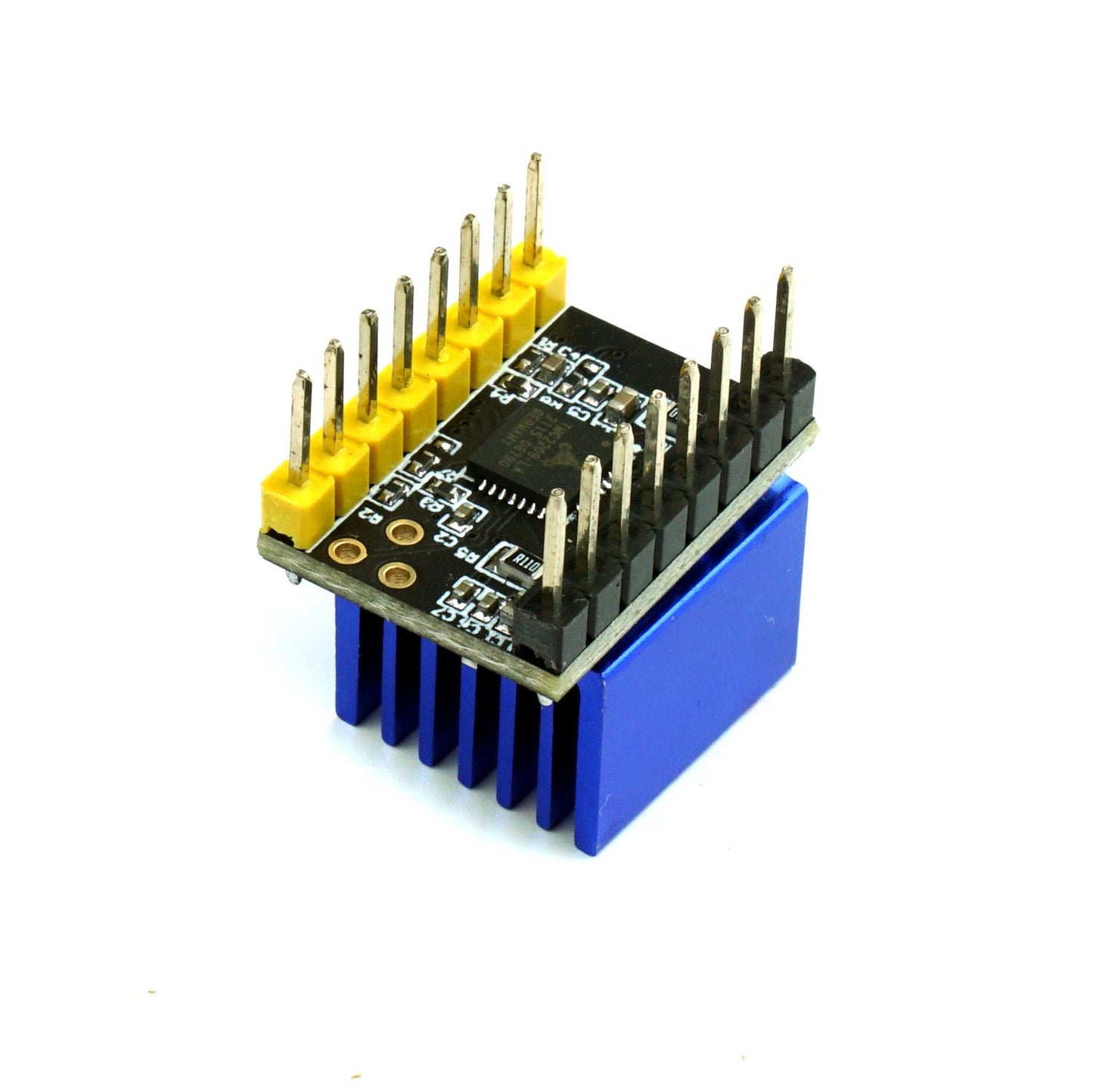

TMC2209 Драйвер за стъпков мотор

Ново поколение драйвери за стъпкови мотори, предназначени за 3D принтери в подобрена версия с радиатор. Моделът TMC2209 stepstick върху платка от Big Tree-Tech се характеризира с високо качество на изработка и подобрено разсейване на топлината благодарение на увеличената повърхност на радиатора. Характеризира се с висока ефективност - много е тих, супер точен - предотвратява отклонения и пропускане на стъпки, предотвратява вибрации, което предотвратява появата на ивици и бразди върху принтираните изделия.

Контролерът използва много иновативни технологии, като например:

• StealthChop2 – осигуряване на тиха и гладка работа на електромотора
• SpreadCycle – позволява динамично управление на електромотора
• CoolStep – позволява спестяване на енергия до 75%, като по този начин намалява отделянето на топлина
• StallGuard4 - извършва непрекъснато измерване на тока без допълнителни сензори

Контролерът работи с напрежение от 4,75 V до 28 V и може да бъде натоварен с непрекъснат ток от 2 A и моментен ток до 2,8 A. Съвместим е с предишната версия TMC2208. Има възможност за въвеждане на настройки през UART интерфейса, което отваря възможност за широка гама от допълнителни настройки. Има потенциометър за регулиране на ограничението на тока; завъртането му по посока на часовниковата стрелка намалява тока и го увеличава обратно на часовниковата стрелка.

Радиаторът е предварително залепен за драйвера.

Технически характеристики:

• Захранващо напрежение: 3.3V - 5V
• Напрежение на стъпковия мотор: от 4.75V до 29V
• Максимален продължителен ток 2A, моментен до 2.8A
• STEP/DIR интерфейс с 8, 16, 32 и 64 микро стъпки
• UART & OTP разширена конфигурация
