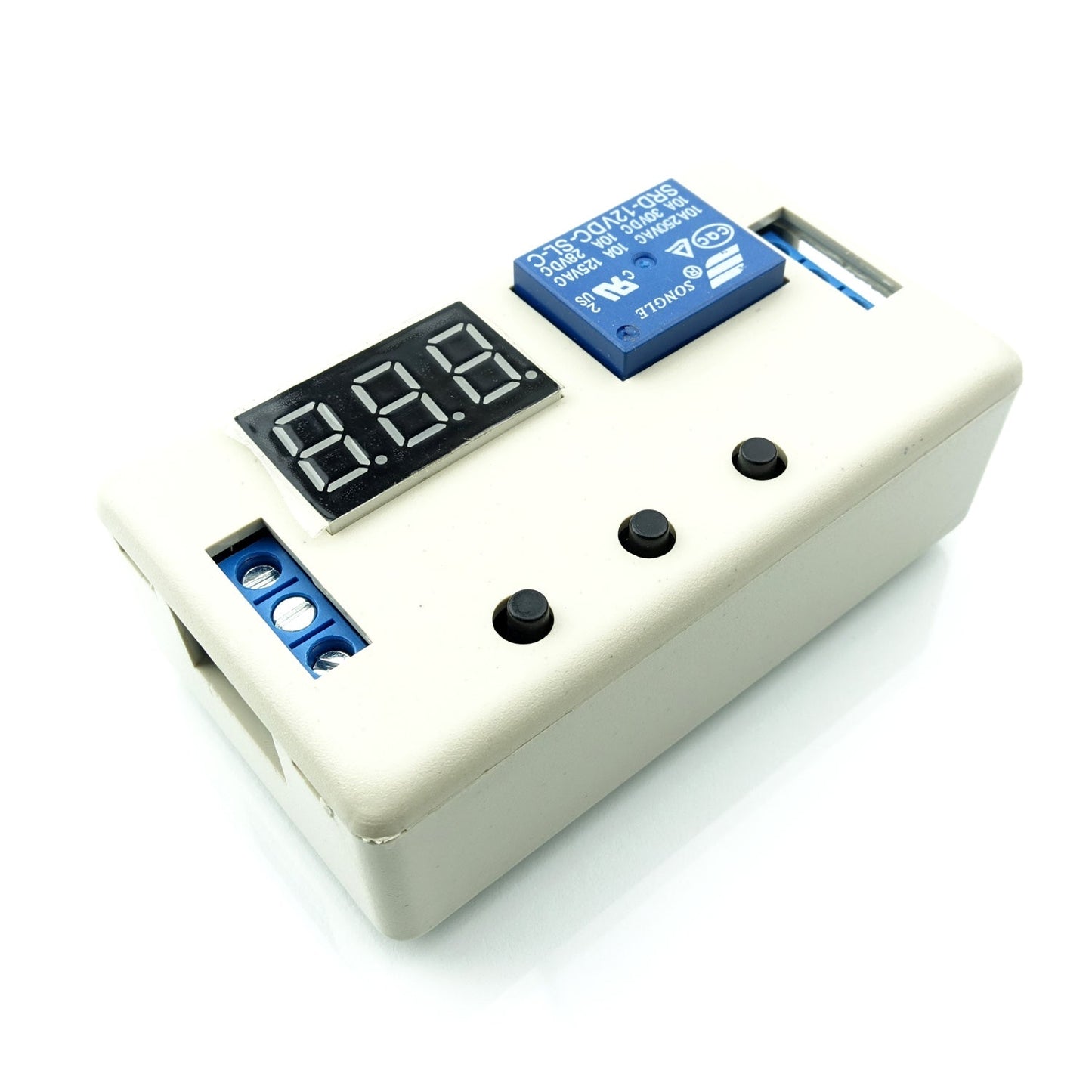

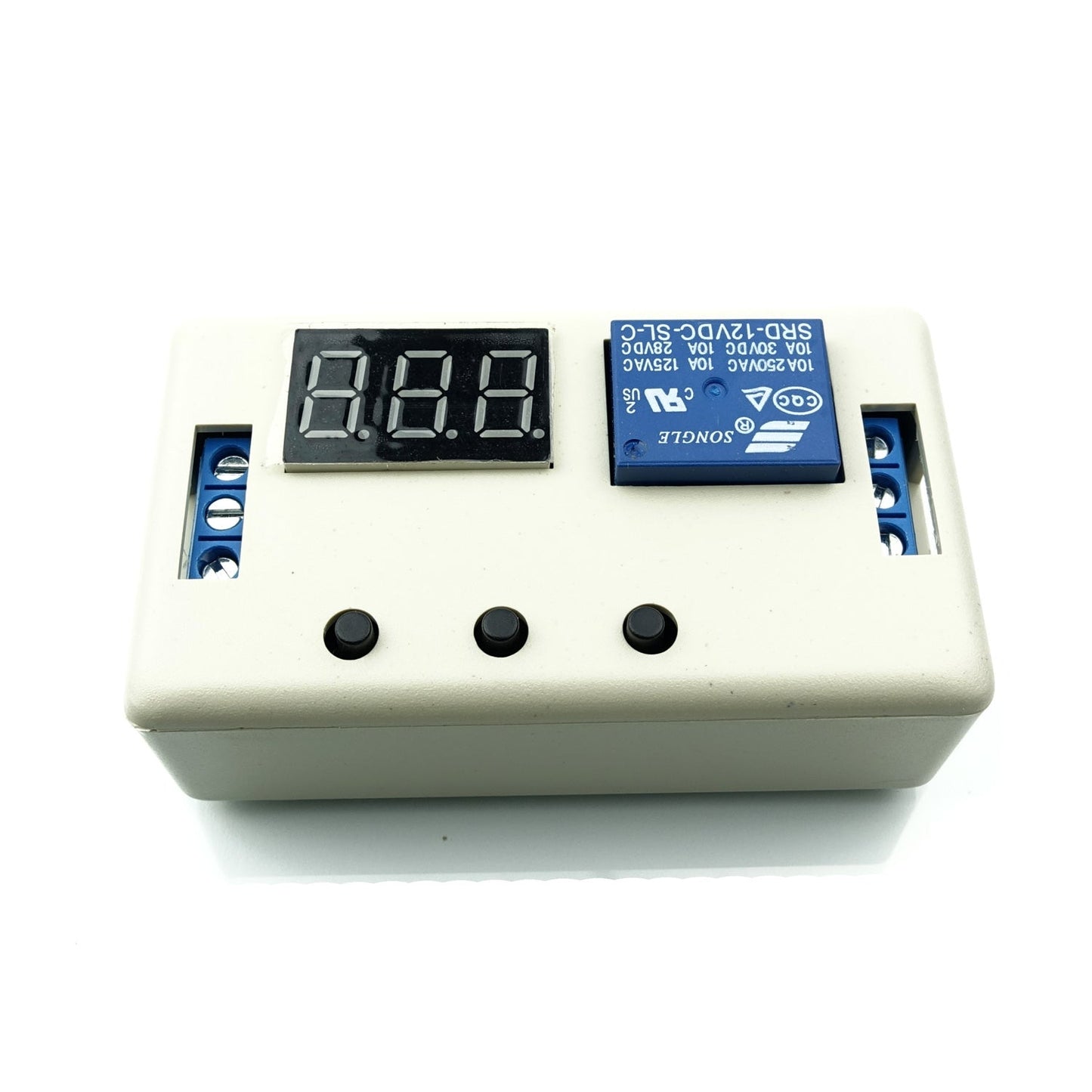

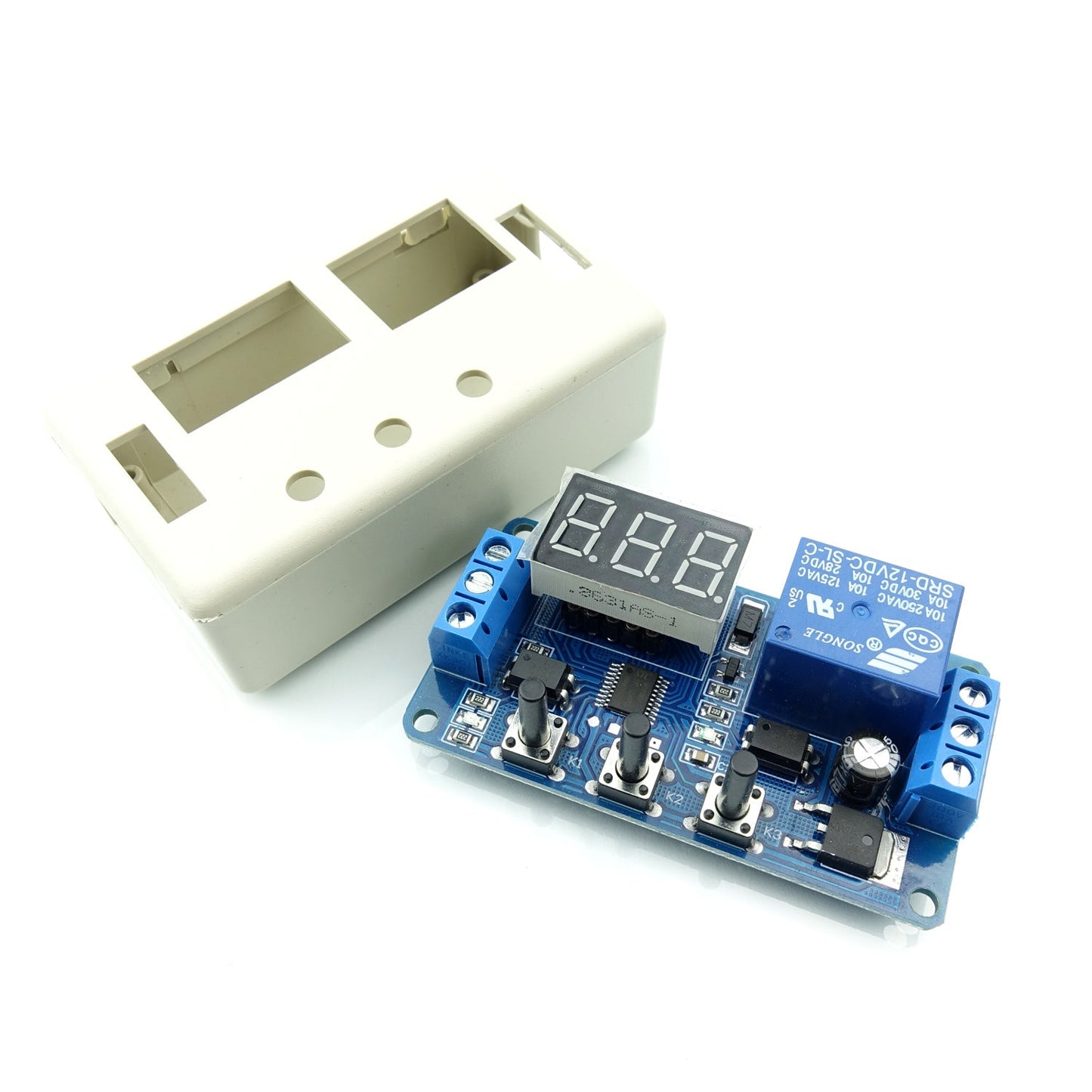

Реле за време с таймер закъснение, в корпус

Релейният модул с функция таймер, работи в 4 режима, има широк диапазон от настройки на таймера, вариращи от 0,1 секунда до 999 минути, което го прави много универсален. Допълнително предимство е паметта на настройките в случай на прекъсване на захранването.

Модулът се управлява много лесно с помощта на 3 бутона. Има ясен дисплей и светодиод, показващ активирането на релето.

Технически характеристики:

• Захранващо напрежение от 9 VDC до 30 VDC
• 4 режима на работа
• Настройка на времето от 0,1 секунда до 999 минути
• Памет на настройките в случай на прекъсване на захранването
• Релето поддържа ток от 10A при 250V AC
• Консумация на ток: приблизително 10mA, когато релето е изключено и 110mA, когато е включено
• Размери: 62мм x 38мм x 20мм

РЪКОВОДСТВО ЗА УПОТРЕБА:

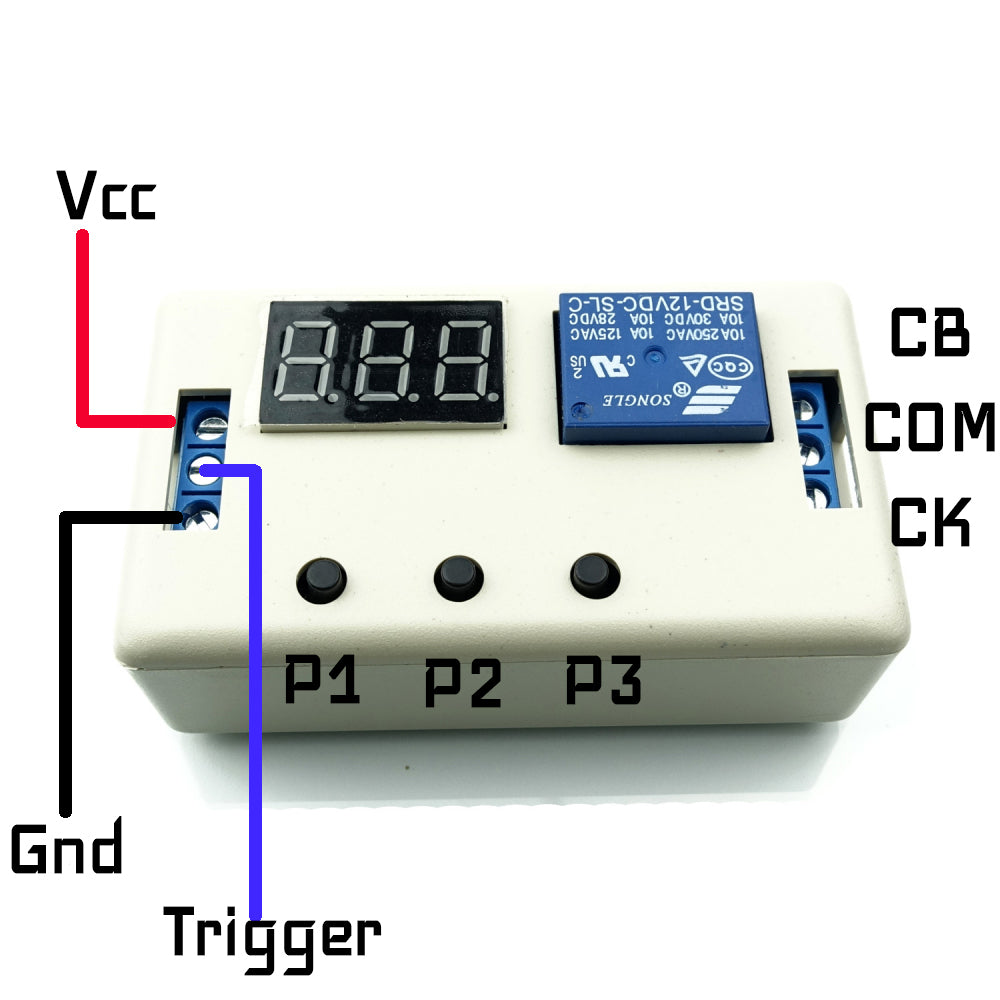

Чрез задържане на бутона P1 влизаме в менюто за смяна на режима.

С натискане на бутон Р2 избираме коя цифра на дисплея желаем да редактираме.

Чрез натискане на бутона P3 - избираме между секунди/минути/секунди + десети от секундите

С натискане на P3 променяме:

• Да няма точка, която отброява минутите
• Точката на първа позиция отброява за секунди
• Точката на втора позиция отброява в секунди с точност до 0,1 секунда

ЗАДАВАНЕ НА СТОЙНОСТИ

С натискане на P2, цифрата, която редактираме, мига. Променяме стойността й с натискане на P3

С натискане на P2 за 4-ти път, когато нито една цифра не мига, стойността се запазва.

РЕЖИМИ НА РАБОТА

P1 - След подаване на напрежение към TRIGGER, релето се включва, модулът отброява времето и го изключва.
