Реле с дистанционно управление 4CH 433Mhz 24V

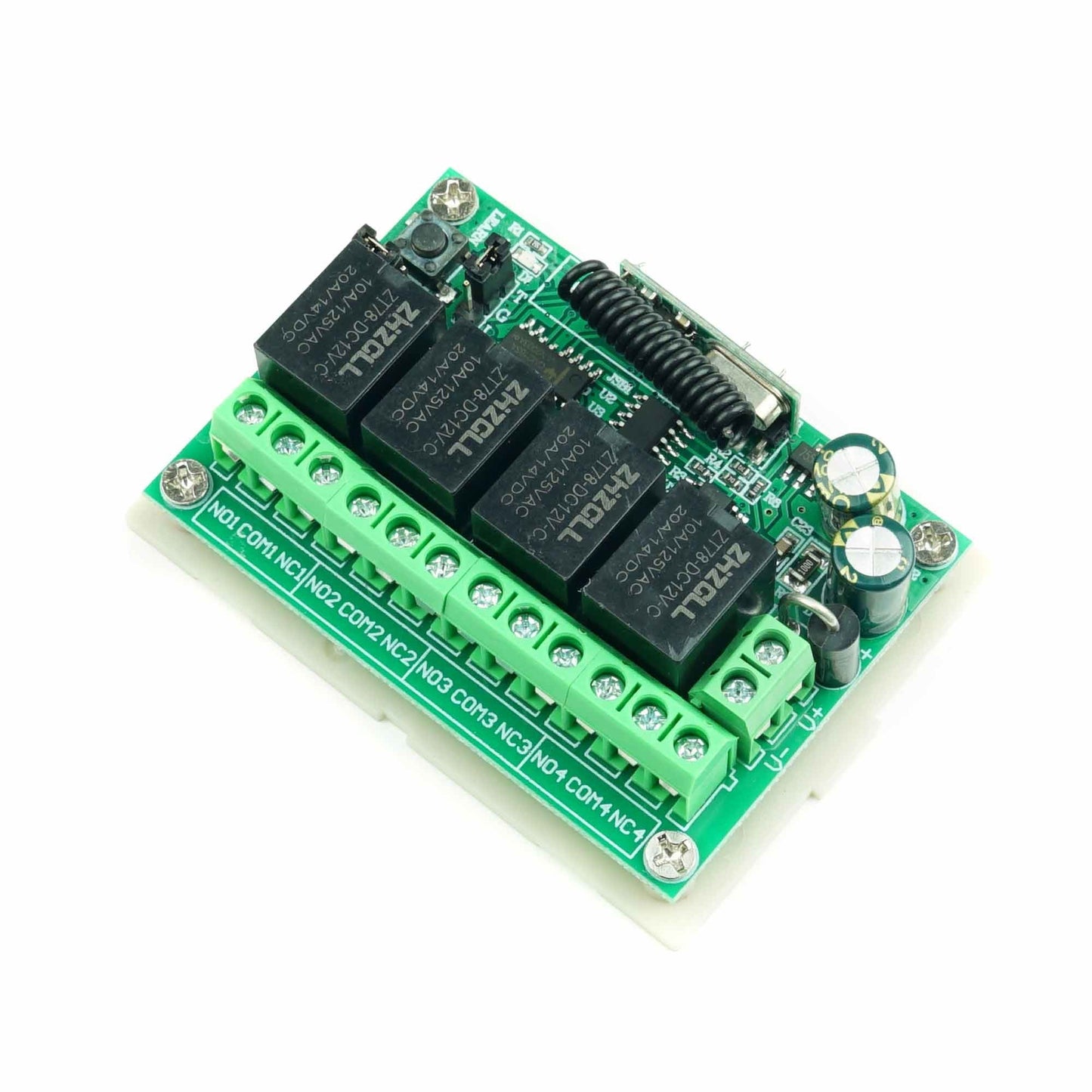

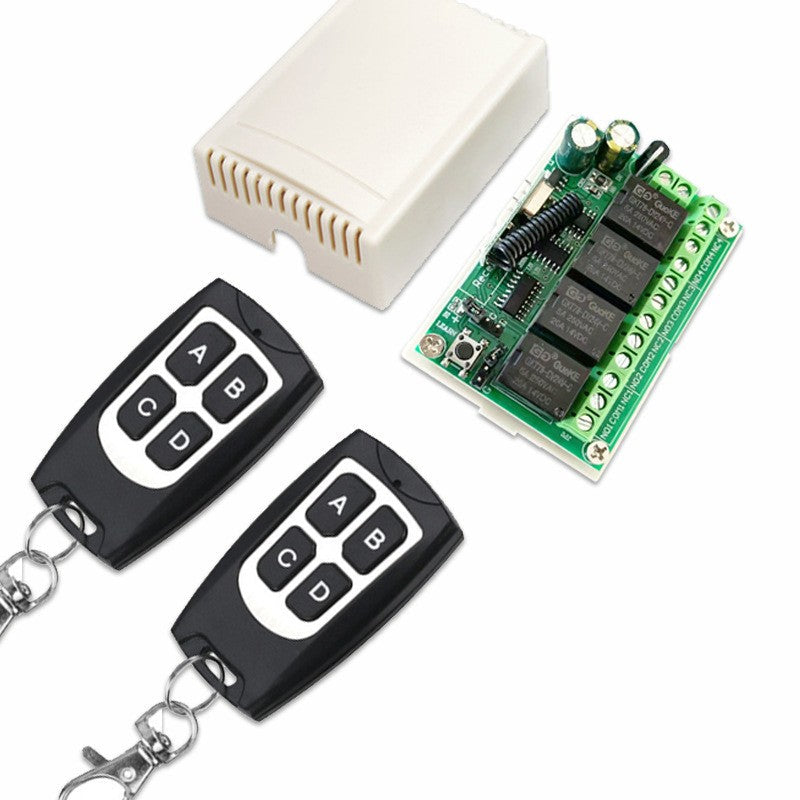

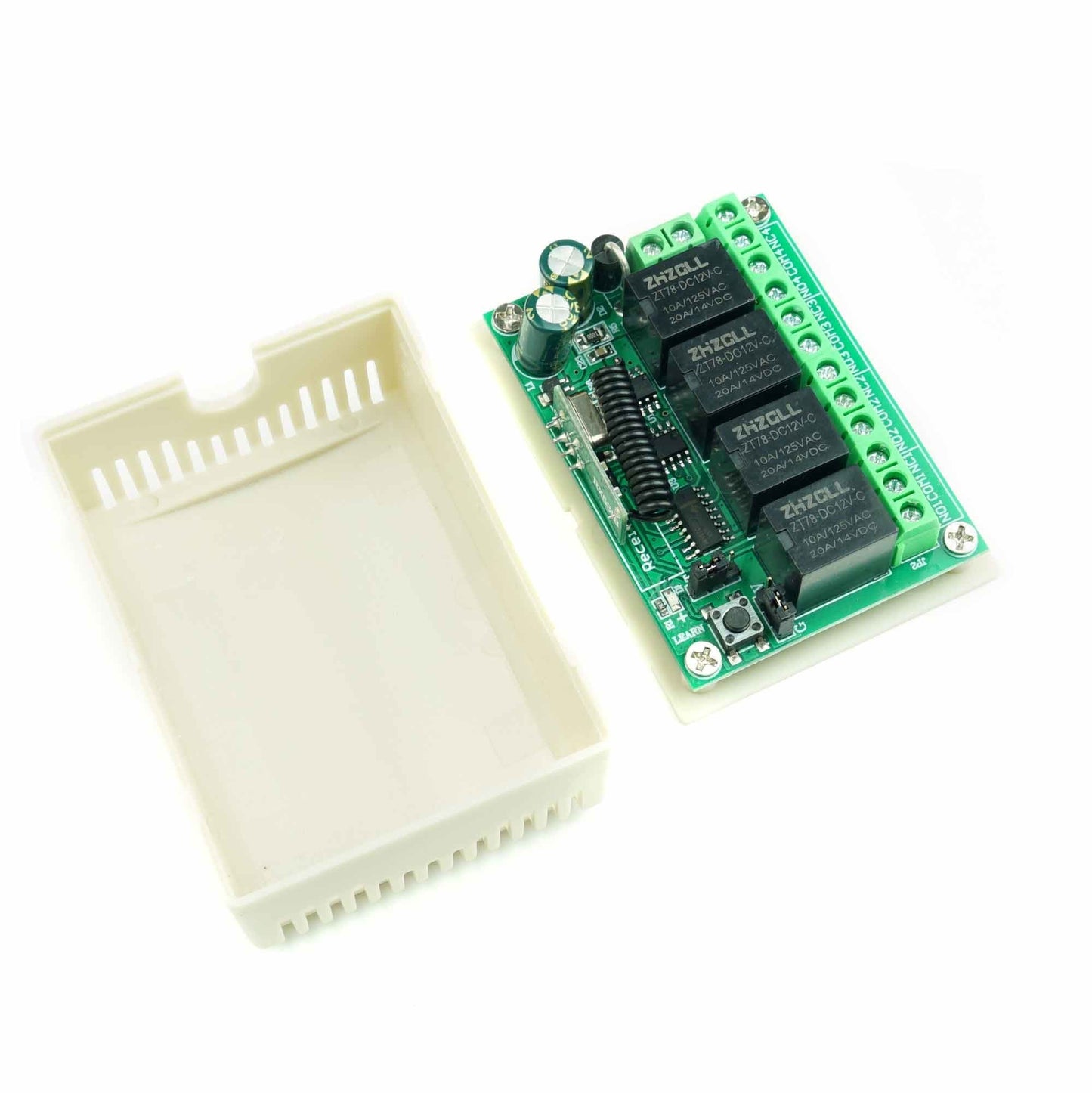

Радиоуправляемо 4-канално реле в комплект с 2 дистанционни работещи на честота 433MHz. Модулът трябва да се захранва от 24V, да работи в 3 различни режима и да помни до 16 бутона. Продуктът се характеризира с простота на работа, програмиране и надеждност. Всяко реле има COM, NO и NC конектори. Благодарение на използваната антена има увеличен обхват в сравнение с модулите с антени, интегрирани на платката. Платката е затворена в чист перфориран корпус.

Модулът може успешно да се използва като:

• модул за управление на портата
• контролер за ролетни щори
• безжичен контролер за лебедка

Режими на работа:

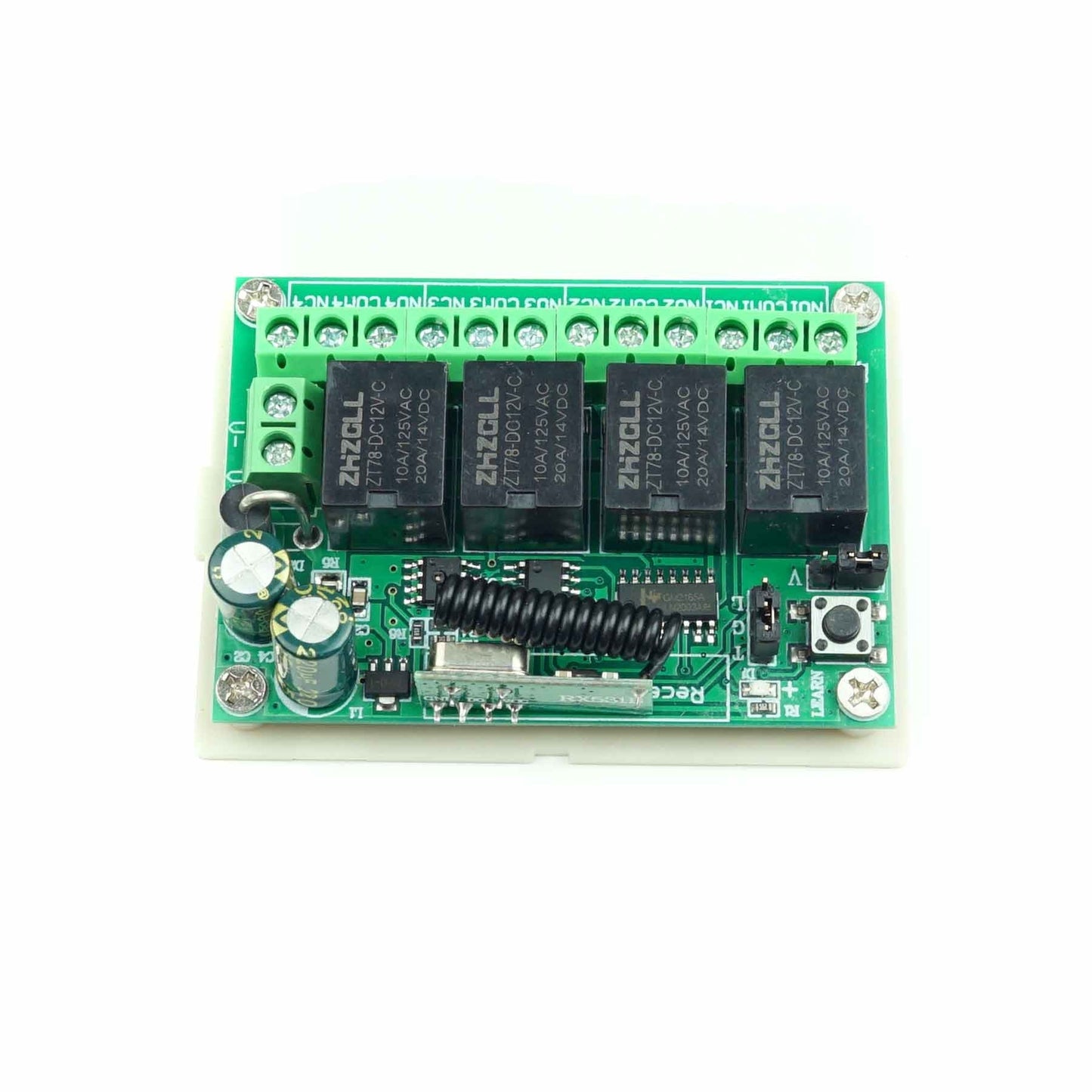

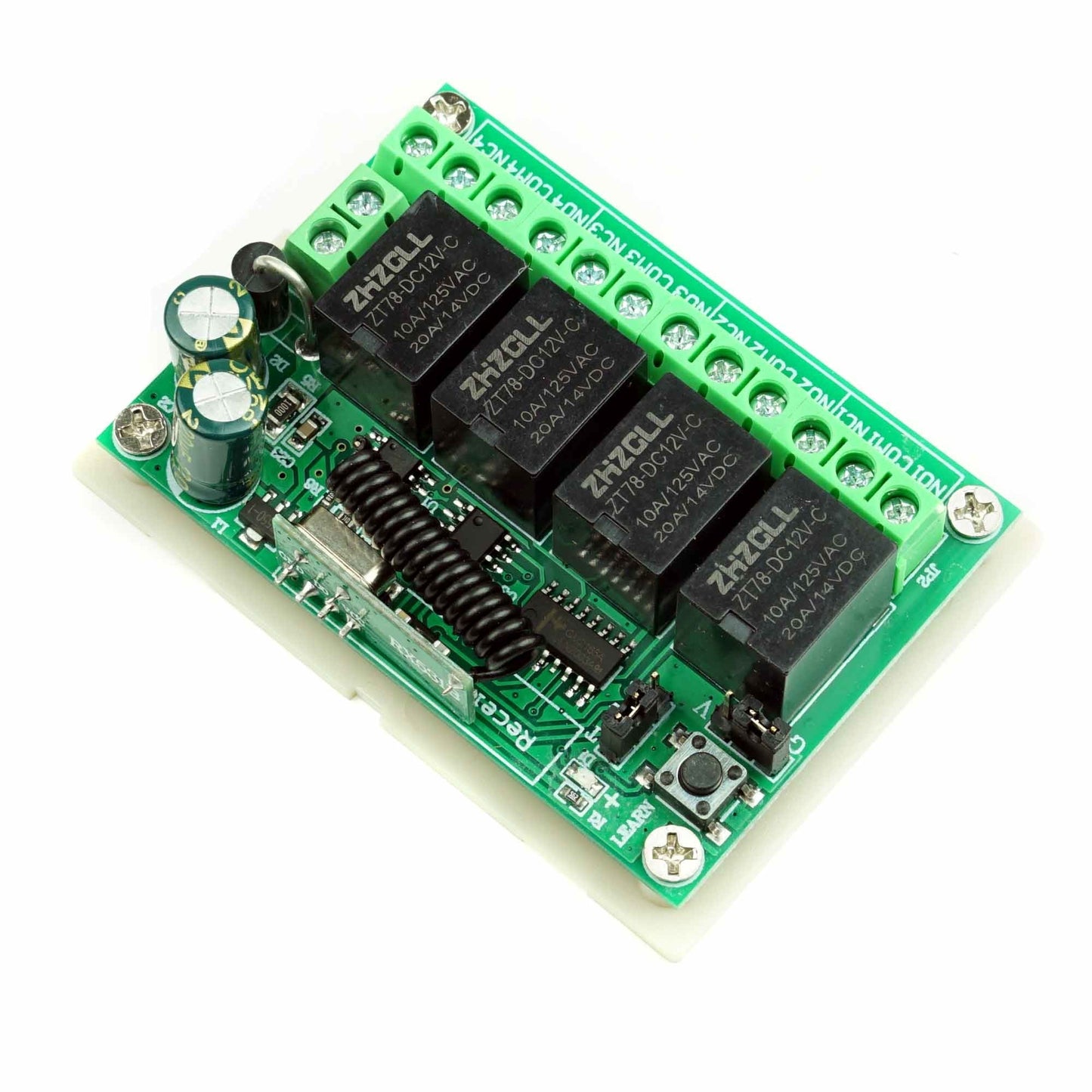

Режимите на работа на модула се сменят с помощта на джъмпери на платката.

Режим 1 (без джъмпери) Моментна работа:

В този режим релето се включва при задържане на бутона на дистанционното, след отпускане на бутона релето се изключва.

Режим 2 (джъмпер на G и L) Взаимно изключване:

В този режим натискането на бутон A на дистанционното включва 1-во реле, натискането на бутон B включва 2-ро реле - в същото време 1-вото реле се изключва автоматично. Включването на релета 2 и 3 ще работи по същия начин.

Режим 3 (джъмпер на T и G) Непрекъсната работа:

В този режим натискането на бутон A включва реле 1. Релето остава включено, докато не се натисне отново бутон A. Всяко реле може да се включва и изключва независимо..

Програмиране:

За да програмирате ключ от дистанционното в паметта на модула, свалете капака, натиснете веднъж за кратко бутона "LEARN" при включено захранване, светодиодът ще светне и след това ще изгасне. В рамките на 5 секунди, в непосредствена близост до модула, задръжте избрания програмируем бутон на дистанционното. След правилно запомняне на бутона, светодиодът на модула трябва да мигне 4 пъти.

Паметта на модула съдържа 16 зададени бутона и те се записват последователно. Програмирането на 17-ия бутон ще презапише 1 програмиран слот за памет.

За да изтриете всички запаметени кодове, задръжте бутона "LEARN" за 8 секунди. Светодиодът ще мигне 1 път, това означава, че операцията по изтриването е била успешна.

Технически характеристики:

• Захранващо напрежение: 24V
• 4-канално реле
• Релето поддържа максимум 10A 125VAC / 5A 250VAC или 20A 14VDC
• Честота: 433MHz
• Запаметявне до 16

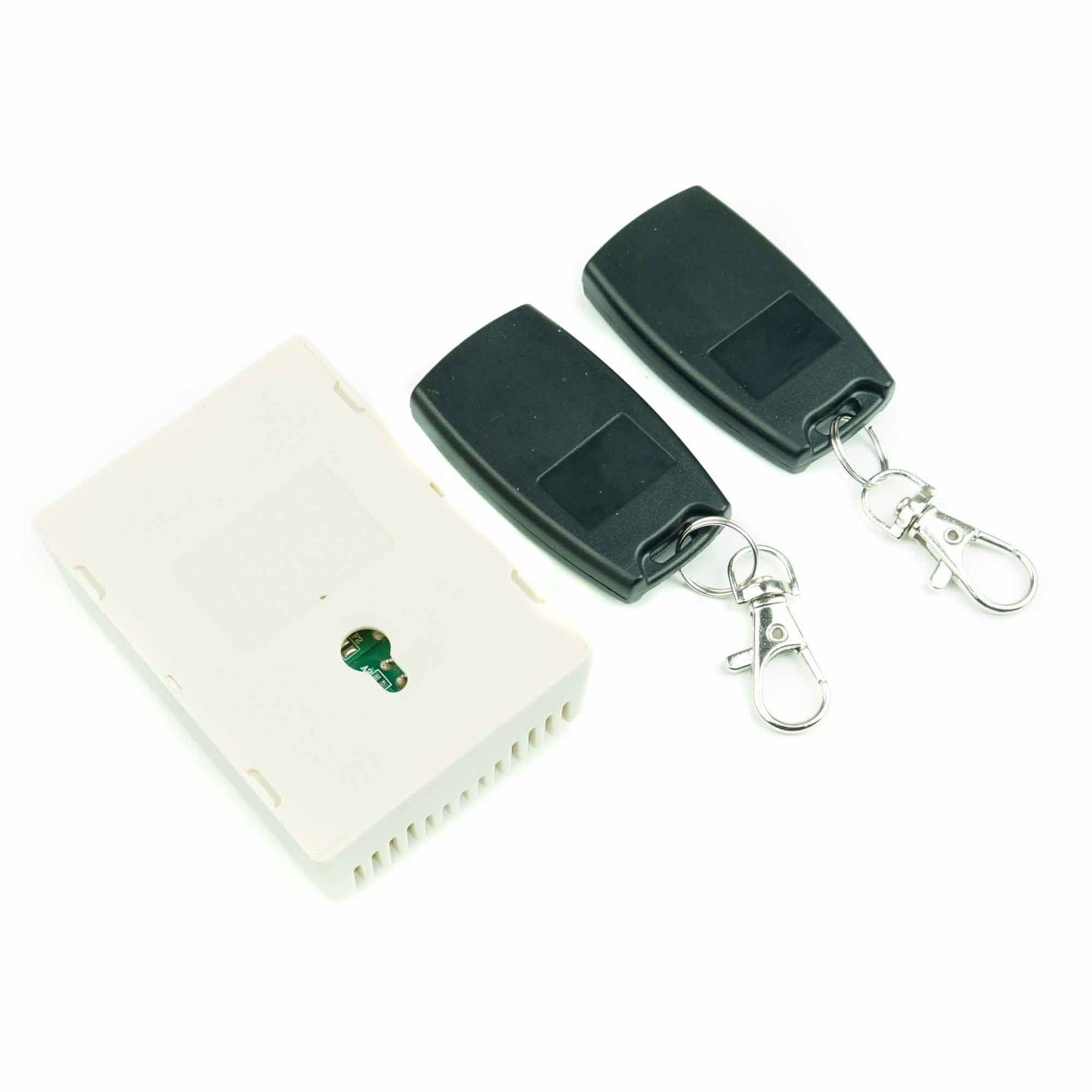

• Включени са 2 дистанционни
• Размер (с корпуса): 72мм x 50мм x 25мм
