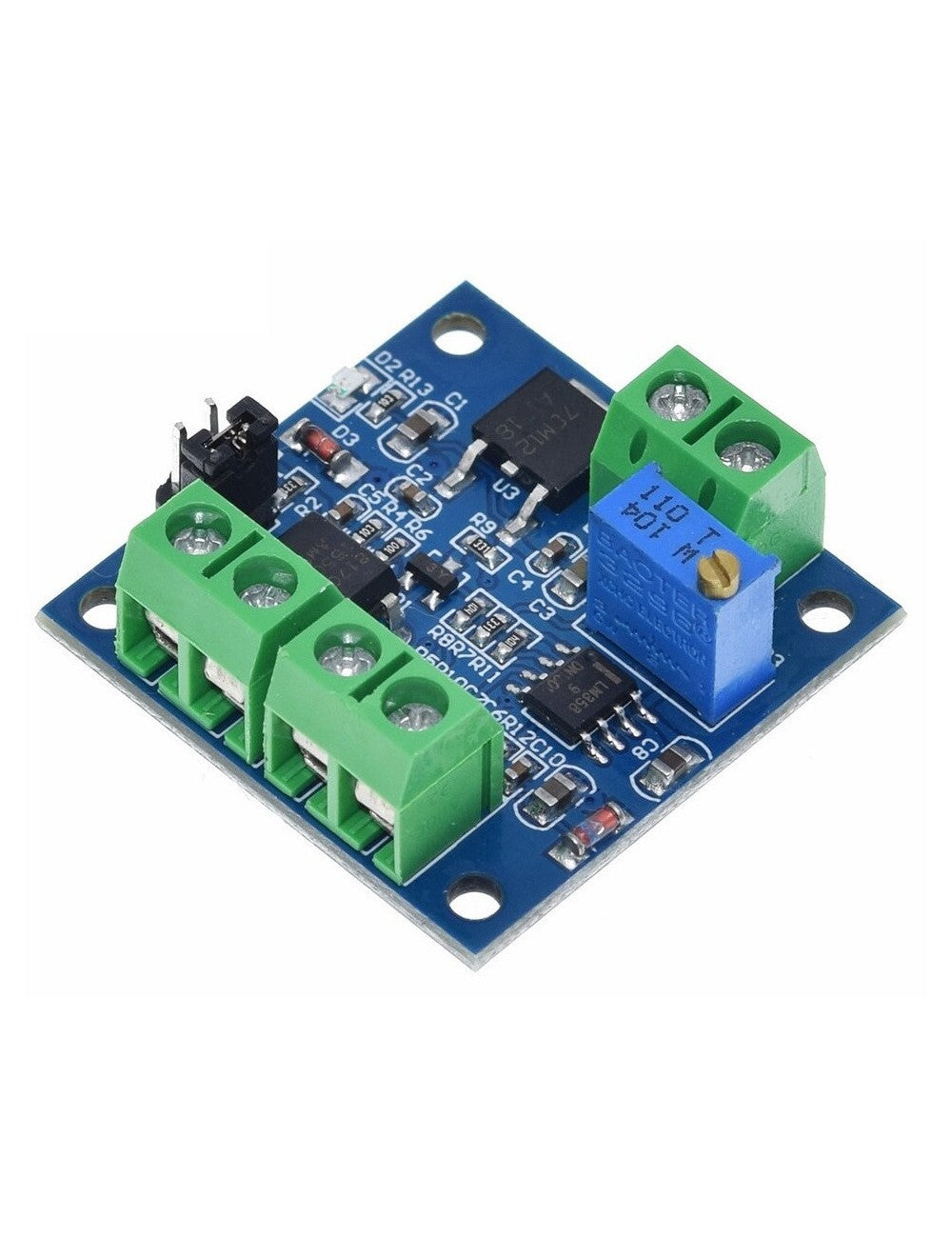

PWM Конвертор на напрежение 0-10V 1KHz-3KHz

Преобразувател на PWN сигнал към напрежение. Благодарение на този модул ние можем да преобразуваме PWM сигнал в диапазона 0-100% запълване до напрежение в диапазона от 0V до 10V на изхода. Платката може да се захранва с напрежение от 12V до 30V, поддържа входен сигнал с честоти от 1KHz до 3KHz, като с помощта на джъмпер, поставен на платката, задаваме обхвата на напрежението на PWM сигнала, който ще управлява модула. Можете да избирате между джъмпер, който ви позволява да използвате PWM сигнала в диапазона от 5V до 12V (поставете джъмпера по-близо до оптрона) и такъв, който ви позволява да използвате PWM сигнала в диапазона от 12V до 24V (поставете джъмпера по-близо до ръба на платката).

С потенциометъра можем да регулираме изходното напрежение според нашите нужди.

Калибриране на модула:

• Свържете модула към захранването без да прилагате ШИМ сигнал и проверете дали изходното напрежение е 0V
• Изключете захранването, въведете сигнал с честота между 1KHz-3KHz с 50% работен цикъл
• Свържете джъмпера по-далеч от ръба на модула (на позицията за 5V-12V)
• Проверете дали изходното напрежение е 5V, ако не, регулирайте потенциометъра, докато получите 5V
• Може да се наложи повторно калибриране, когато честотата на сигнала се промени

Технически характеристики:

• Захранващо напрежение: от 12V до 30V DC, препоръчително: 14V
• Тип преобразуване: от PWM към DC напрежение
• Честота на входния сигнал: от 1KHz до 3KHz
• Напрежение на входния сигнал: 5V-12V или 12V-24V
• Диапазон на изходното напрежение: от 0V до 10V
• Оптоизолиран вход
• Размери: 32мм x 32мм
