ШИМ Генератор 1Hz-150kHz 3.3V-30V TTL LCD XY-LPWM
ШИМ Генератор 1Hz-150kHz 3.3V-30V TTL LCD XY-LPWM

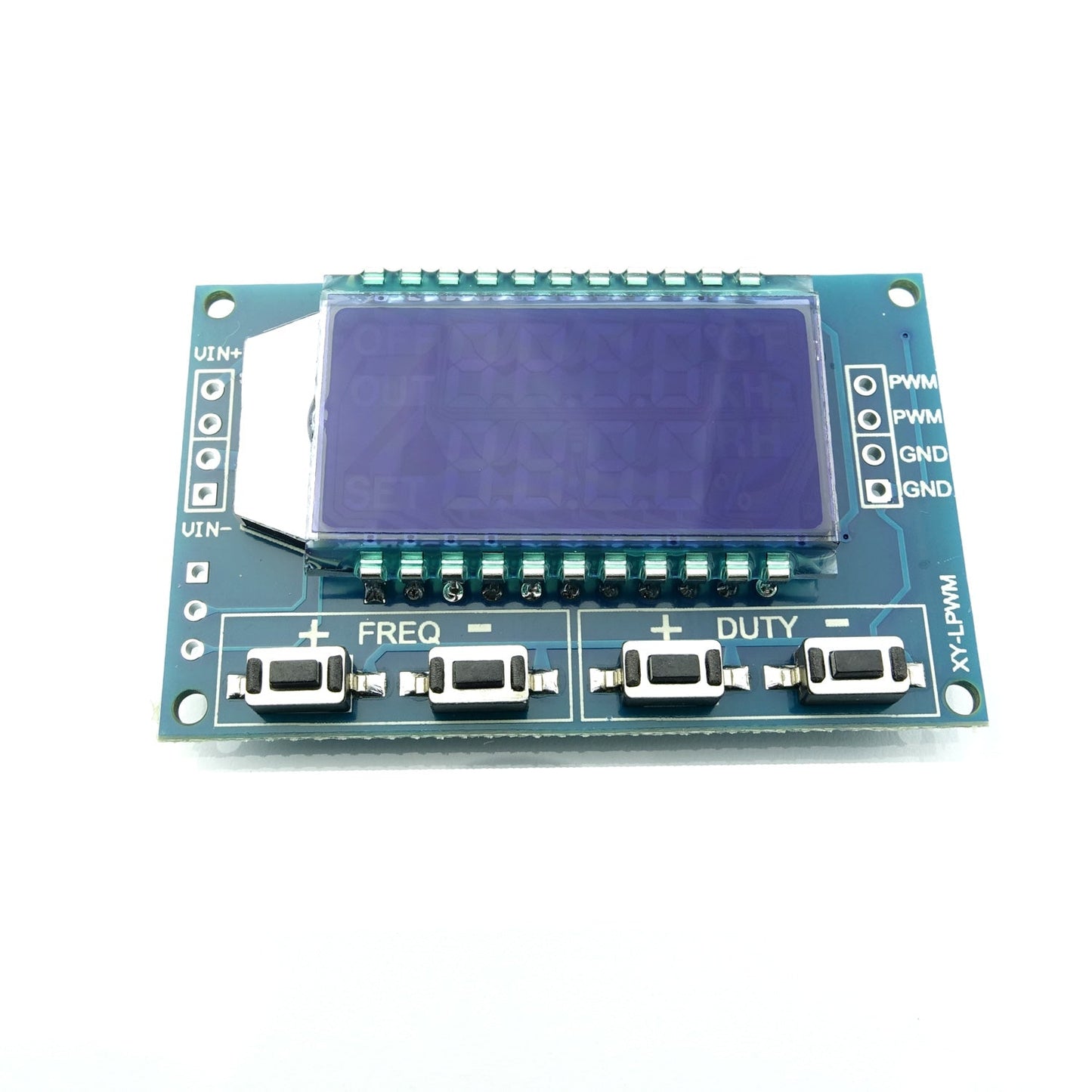

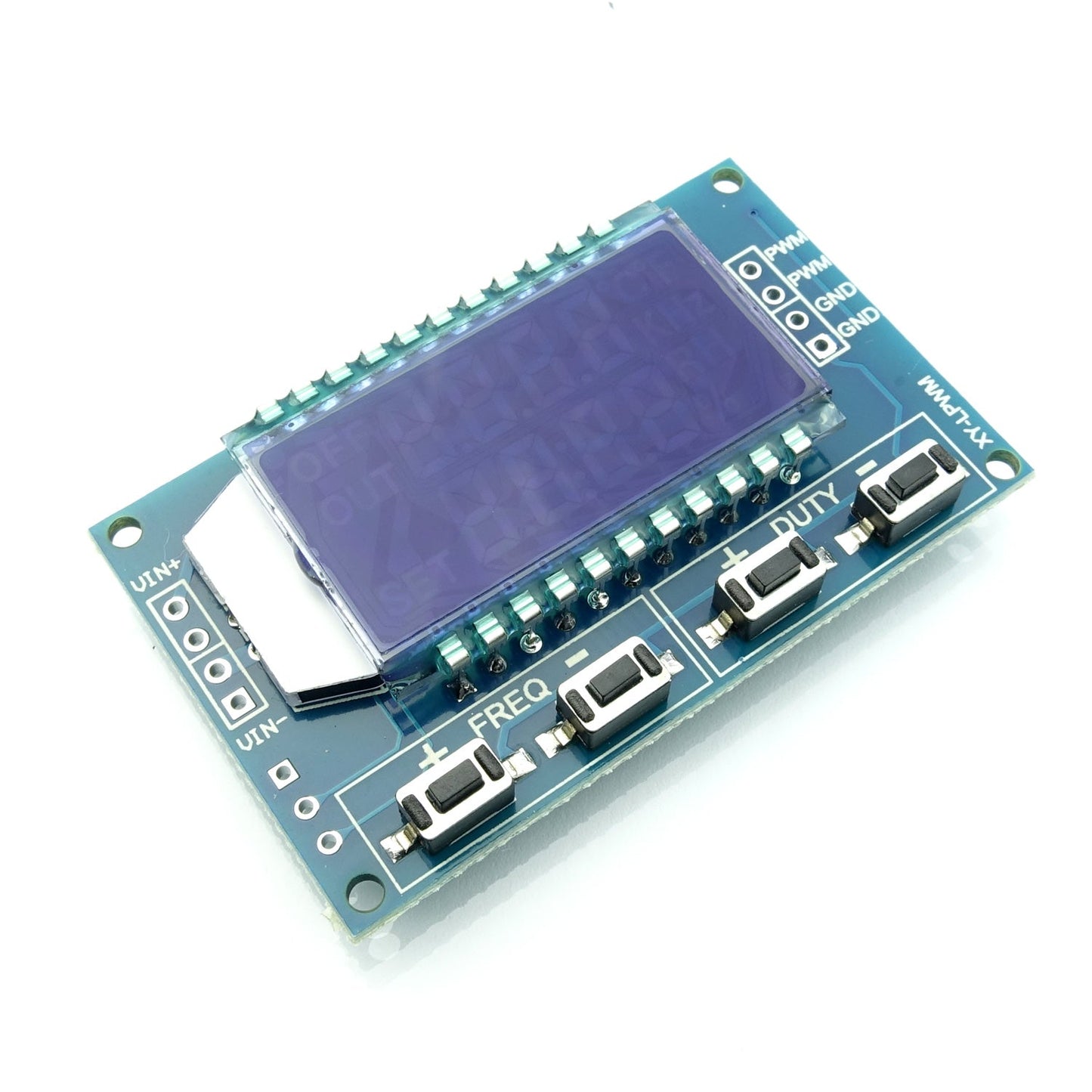

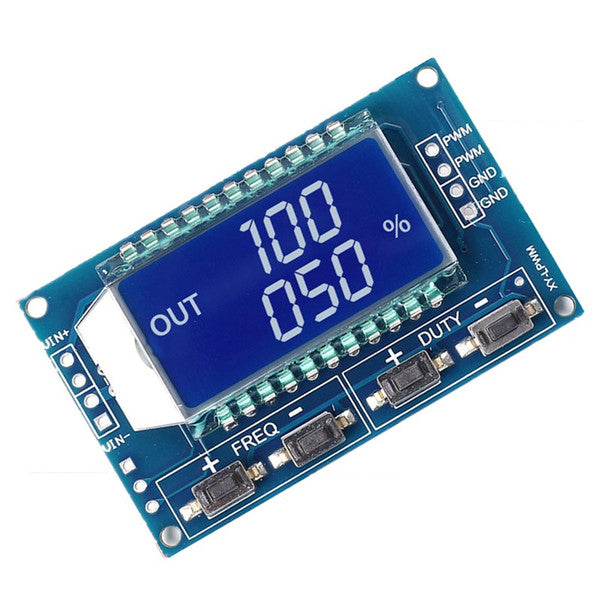

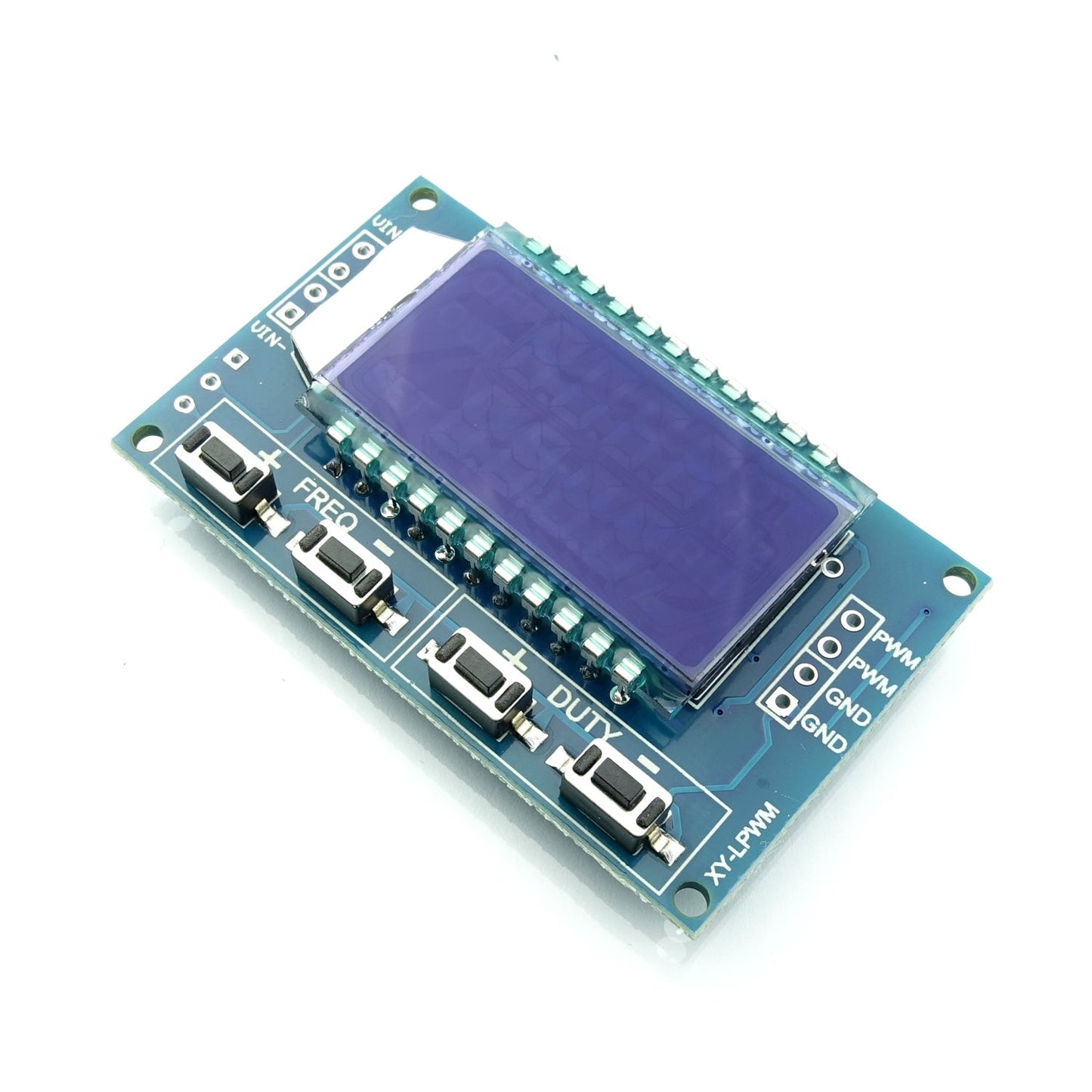

Генератор на ШИМ сигнал с голям LCD дисплей с подсветка и лесен за настройване. Работи в диапазона 1Hz - 150kHz.

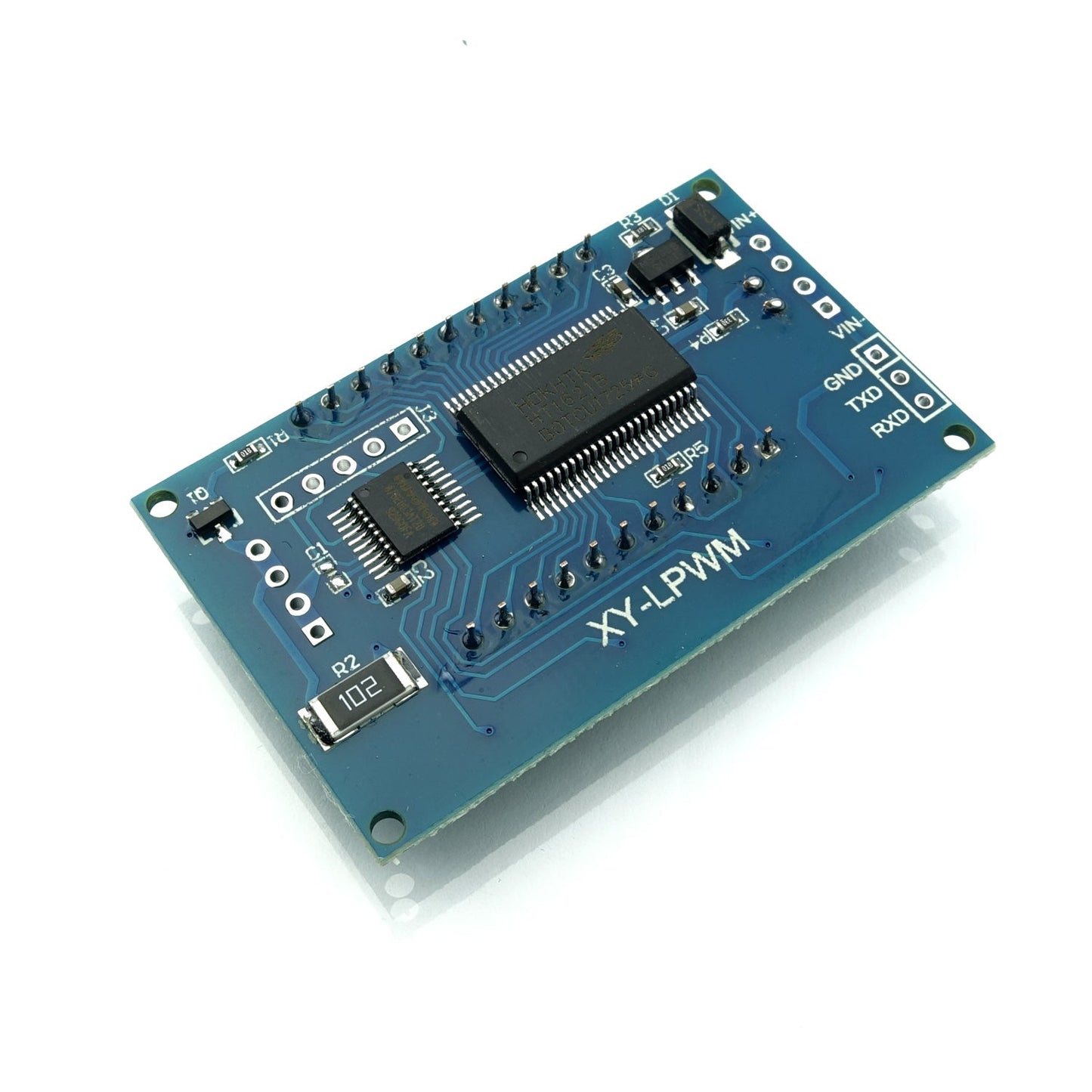

Има TTL сериен комуникационен конектор, позволяващ настройка с помощта на микроконтролер.
Благодарение на него е възможно да се управляват светодиоди, двигатели и др.
Захранване в диапазона от 3.3V до 30V - в зависимост от входното напрежение, получаваме същата амплитуда на изходното напрежение.
Технически характеристики:
- Захранващо напрежение от 3.3V до 30V
- Честота: 1Hz - 150kHz
- Регулируемо запълване на импулса от 0% до 100%
- Изходен ток: 10-30mA
- Vpp: в зависимост от входното напрежение
- LCD дисплей с подсветка
- Размери: 40мм x 30мм
Инструкции:
Бутон
FR1: честота на канал 1;
dU1: запълване на импулса на канал 1;
FR2: честота на канал 2;
dU2: запълване на импулса на канал 2;
Бутоните UP/DOWN променят настройката на избраната стойност
Управление през сериен порт:
Скорост на комуникация: 9600 bps
data bits: 8
Stop bit: 1
Check digit: none
Flow control: none
Настройки на честотата на ШИМ
F101: set frequency to 101HZ (001 to 999)
F1.05: set frequency to 1.05KHZ (1.00 to 9.99)
F10.5: set frequency to 10.5KHZ (10.0 to 99.9)
F1.0.5: set frequency to 105KHZ (1.0.0 to 1.5.0)
2. настройка за запълване
DXXX: задайте работен цикъл на ШИМ на XXX: (001 до 100)
Пример D050, настройка за запълване 50%.
3.четене на параметри
Изпратете низ „read“, за да прочетете настройката.
Настройката се връща успешно: Down;
Setup failed връща: FALL.
