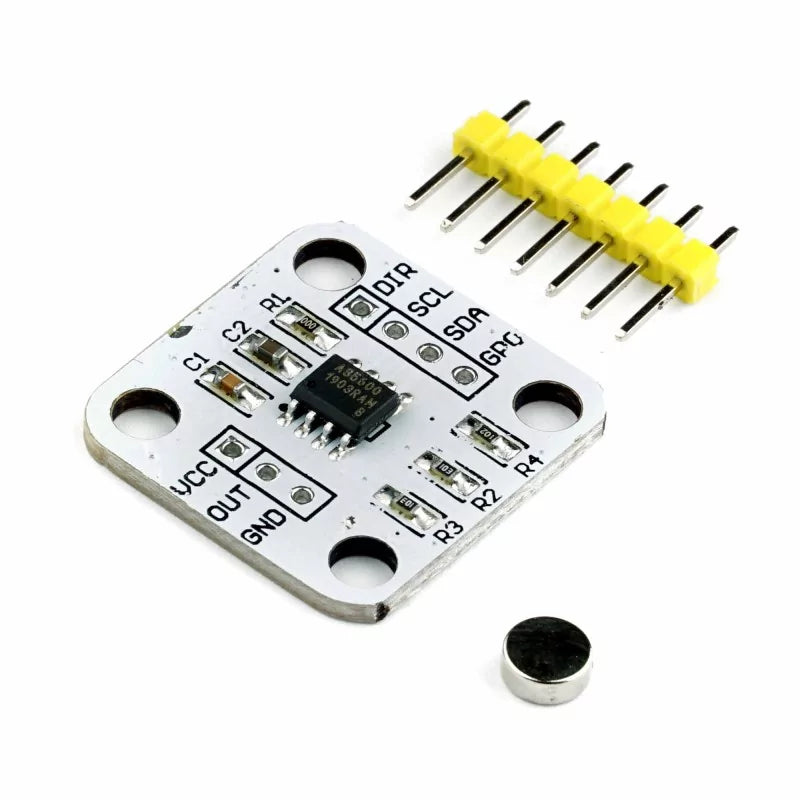

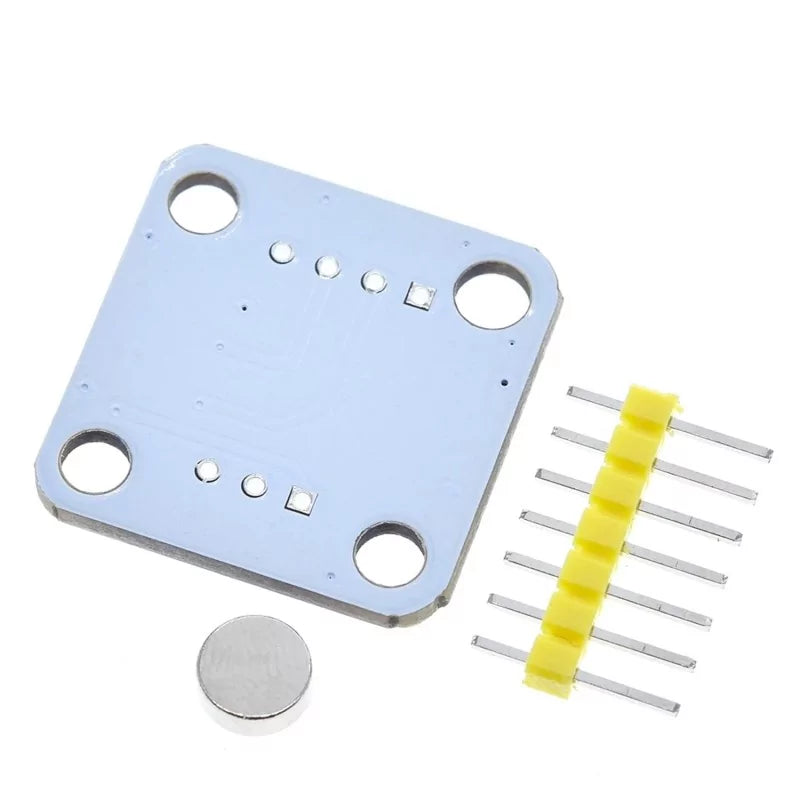

Модул AS5600 12-битов магнитен енкодер 3.3V

Магнитометрът AS5600 е цифров модул, който може да открие ъгъла на завъртане на оста въз основа на промени в магнитното поле. Благодарение на това можем точно да определим ъгъла и посоката на въртене - по часовниковата стрелка или обратно. По подразбиране модулът е програмиран да работи в диапазона от 0 до 360°, но е възможно да зададете различен диапазон между 18 и 360°. Четенето може да се извърши по два начина, чрез комуникация чрез I2C протокол или като PWM сигнал. Измерването се получава с много висока 12-битова точност.

В комплекта е включена рейка пинове.

Pinout:

• VCC - 3.3V DC
• GND - земя
• OUT - изходен PWM сигнал
• DIR - когато е свързан към GND, на изхода (OUT): стойността се увеличава с въртене по посока на часовниковата стрелка, ако е свързан към VCC, тя се увеличава, когато моторът се върти обратно на часовниковата стрелка
• SCL - комуникация по I2C
• SDA - комуникация по I2C
• PGO - програмиране на диапазона на градусите

Технически характеристики:

• Модел: AS5600
• Тип: магнитен енкодер
• Захранващо напрежение: 3.3V
• Поддържана комуникация: I2C, PWM
• Индикация за посоката на въртене: CW (по часовниковата стрелка), CCW (обратно на часовниковата стрелка)
• Обхват на измерване: от 0° до 360°
• Резолюция на измерване: 12 бита
• Размери: 23мм x 23мм
