Микроконтролер STM32 STM32F103C8T6 ARM Cortex M3

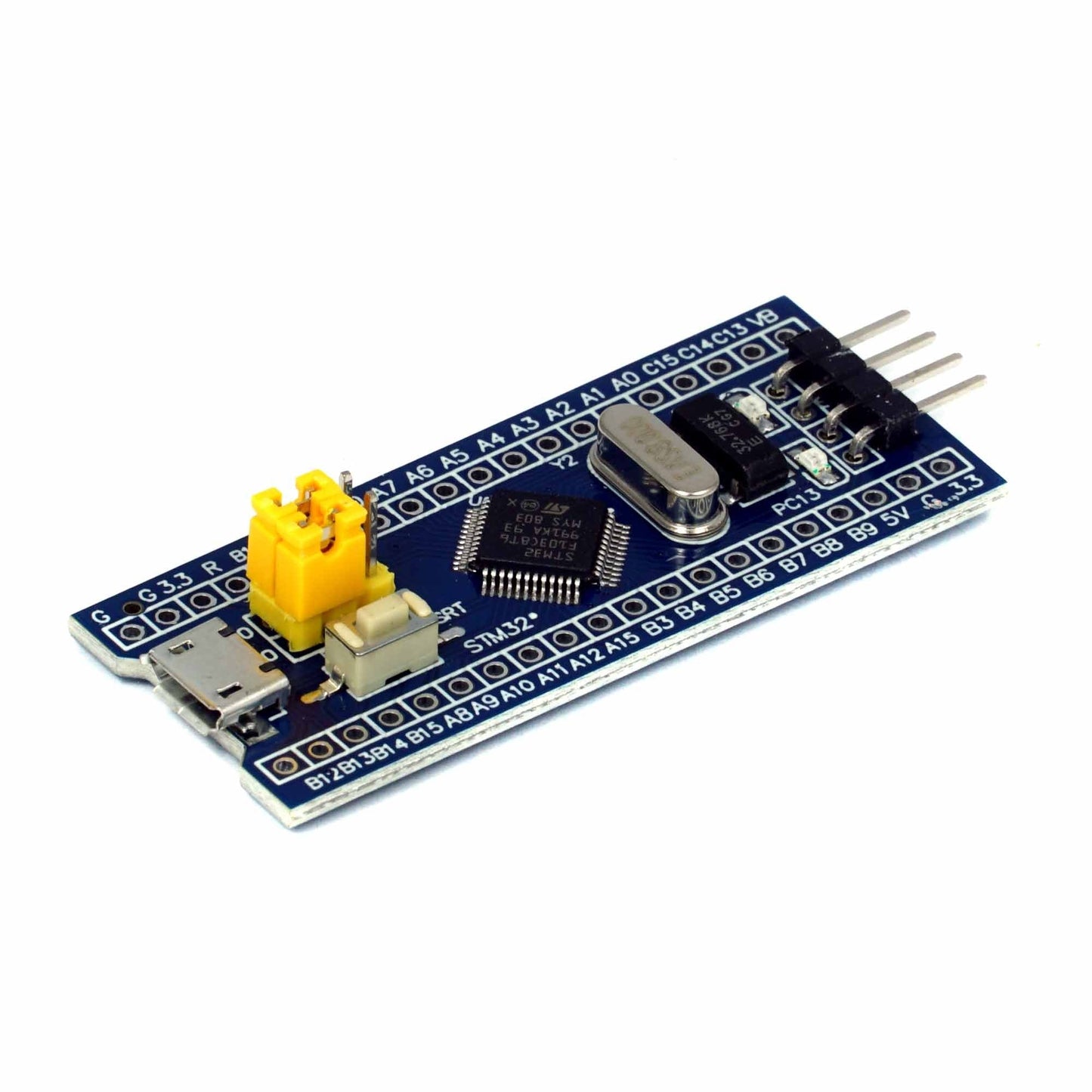

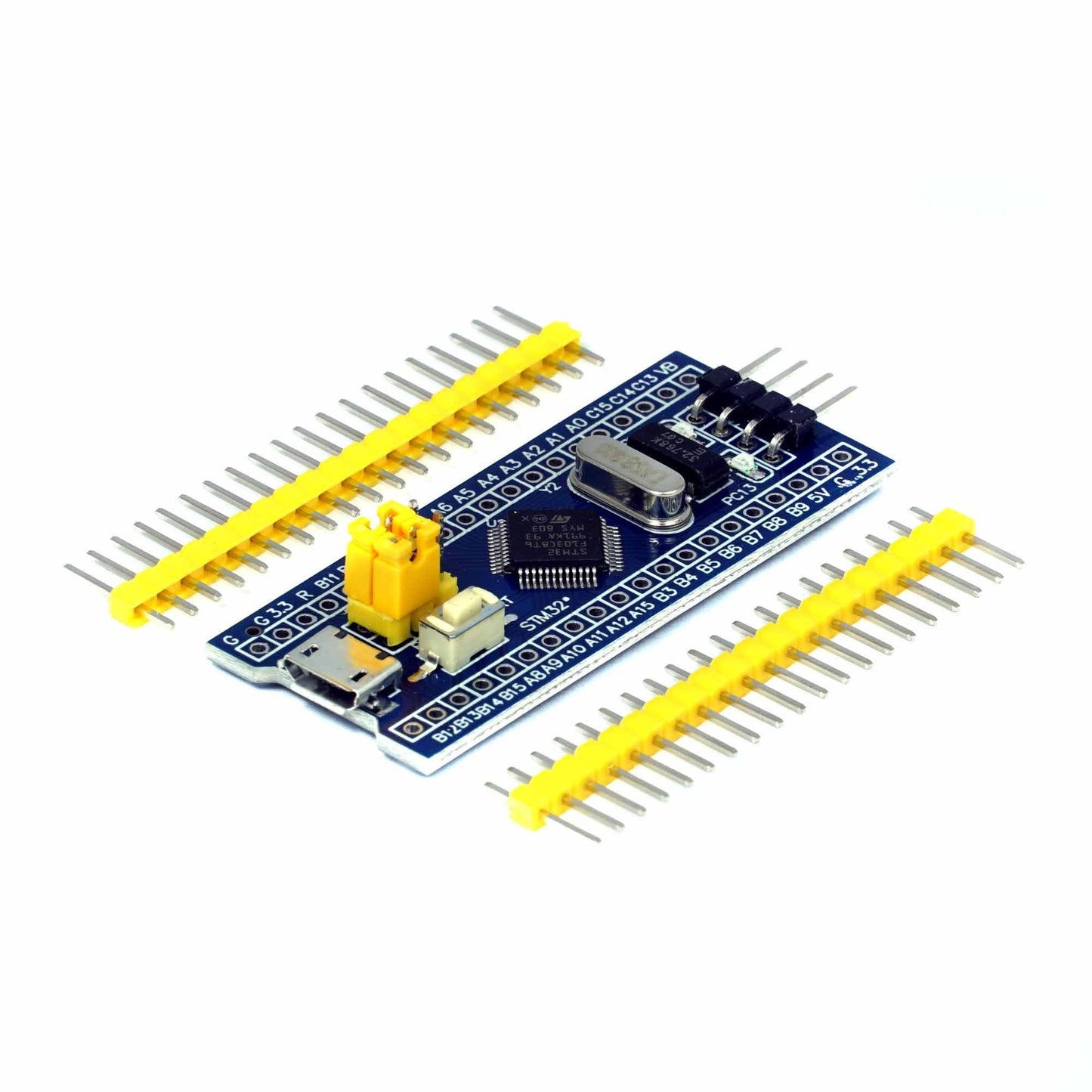

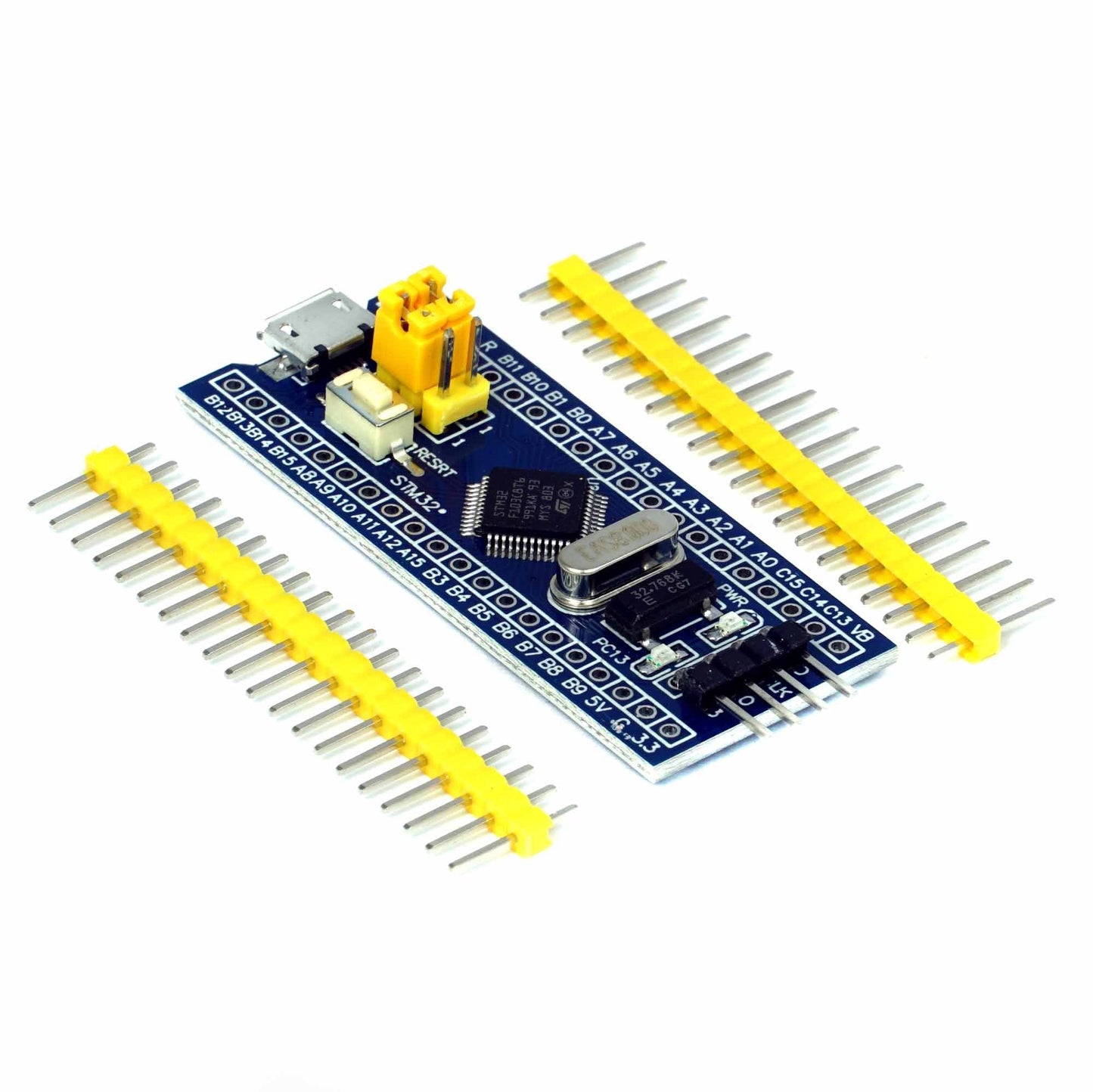

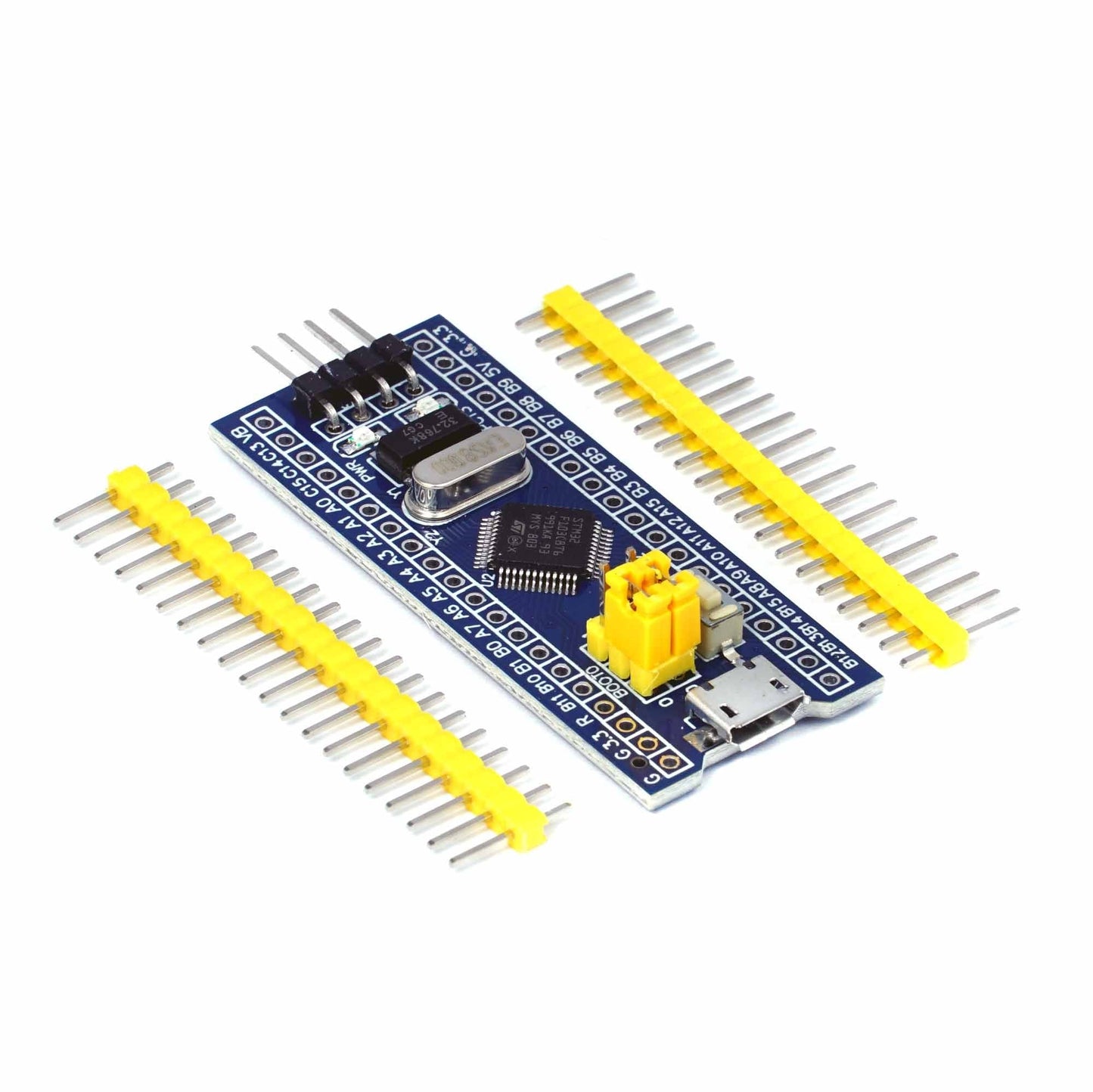

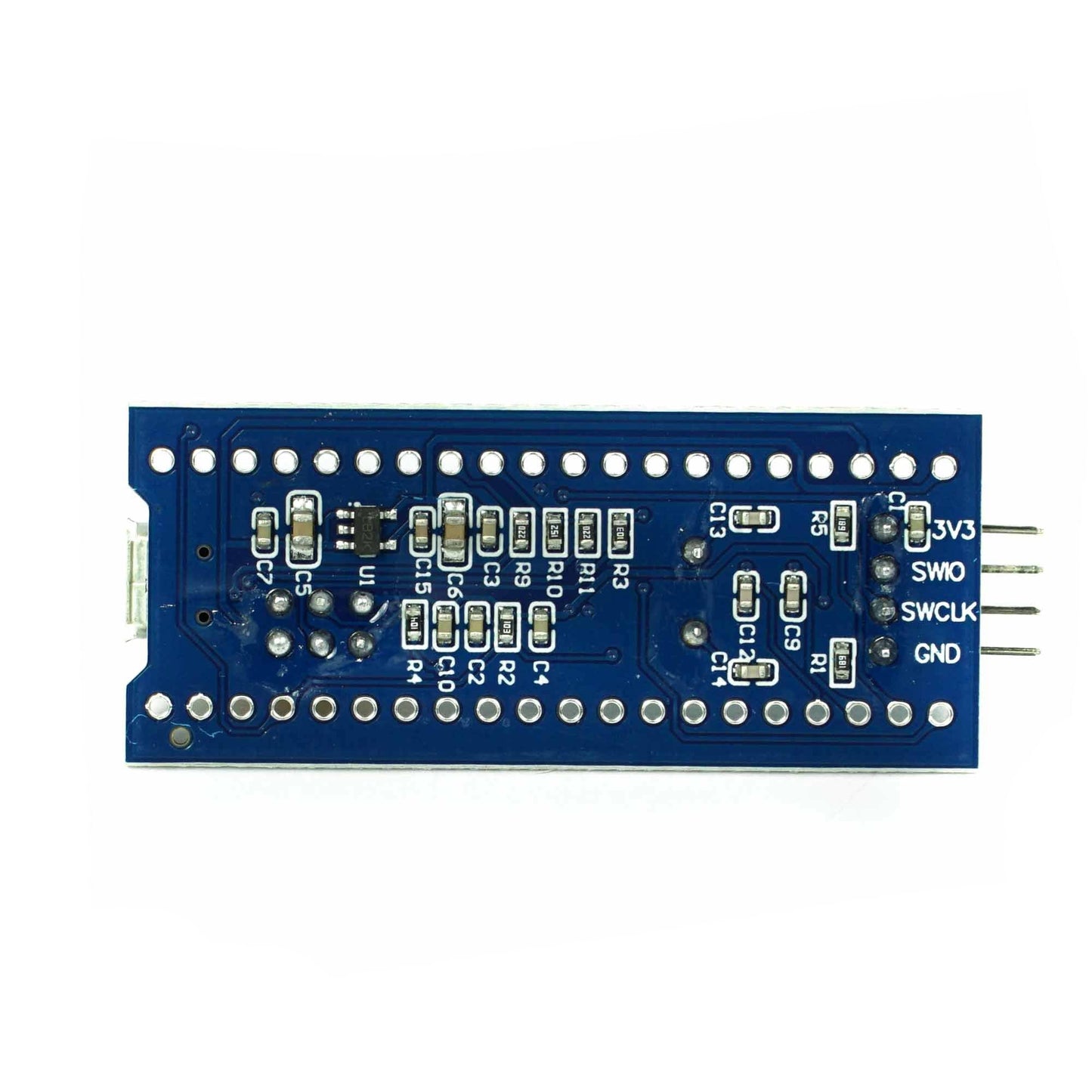

Модул с 32-битов микроконтролер STM32F103C8T6 с ядро ​​ARM Cortex M3 с тактова честота 72 MHz и 64 kB флаш памет и 20 kB SRAM. Системата е много по-бърза от класическия Arduino, но има микро USB порт, който позволява да бъде програмирана с помощта на много безплатни програмни среди, включително Arduino IDE. От противоположната страна има щифтове за свързване на SWD програмиста и дебъгера.

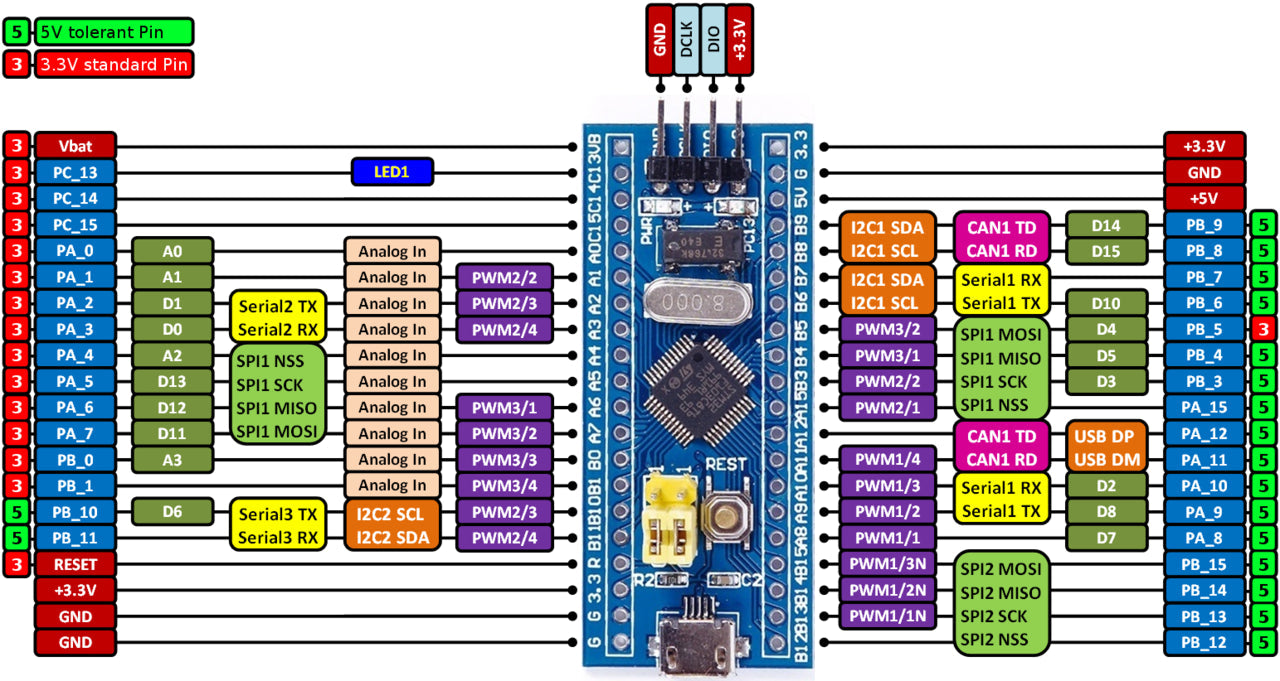

Има пинове за популярни комуникационни интерфейси I2C, SPI и UART, както и CAN и USB 2.0FS.

Платката има 8MHz и 32,768kHz кристални осцилатори, светодиод, който индикира захранване и втори светодиод, който може д абъде програмиран. Има и 2 джъмпера за зареждането - ако и двата са в позиция 0, кодът, зареден в основната FLASH памет, ще бъде изпълнен. За да поставите STM в режим DFU, т.е. актуализация на фърмуера, преместете джъмпера BOOT0 на позиция 1.

Технически характеристики:

• ARM Cortex M3 32-битов 72MHz процесор
• 64 kB Flash памет
• 20 kB SRAM памет
• Поддържани интерфейси: 2 x I2C, 2 x SPI, 3 x USART, CAN, RTC
• 4 таймера
• Микро USB конектор
• Светодиод, който индикира работата
• Бутон за рестартиране
• Захранващо напрежение: от 2V до 3.6V
• Размери: 52мм x 22мм
