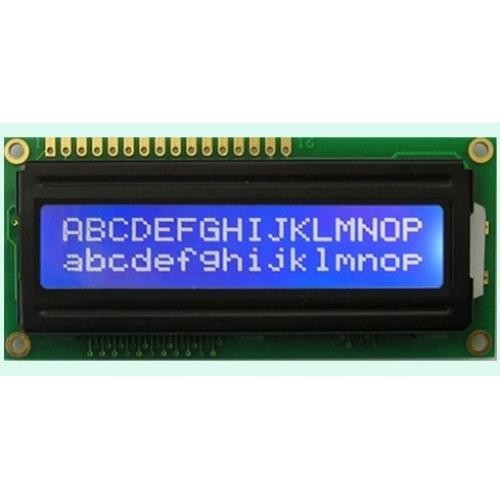

LCD Дисплей 1602 16x2 син HD44780

LCD дисплей с добър контраст. Много популярен модел - многото туториали в интернет го правят лесен за използване дори и за начинаещи в програмирането. Подходящ за Arduino и Raspberry PI проекти.

Технически характеристики:

• Захранване: 5V
• Средна консумация на ток: 10 mA
• Размери: 86мм x 36мм x 13,5мм
• Размер на символ: 2,45мм x 5,00мм
• Работна температура: от -20°Cдо +70°C
• Възможност за дефиниране на символи
• Бели символи
• Синя подсветка

Стандартният набор от библиотеки, включва и библиотеката LiquidCrystal, която ви позволява да работите с дисплея веднага след правилното свързване към Arduino контролер.

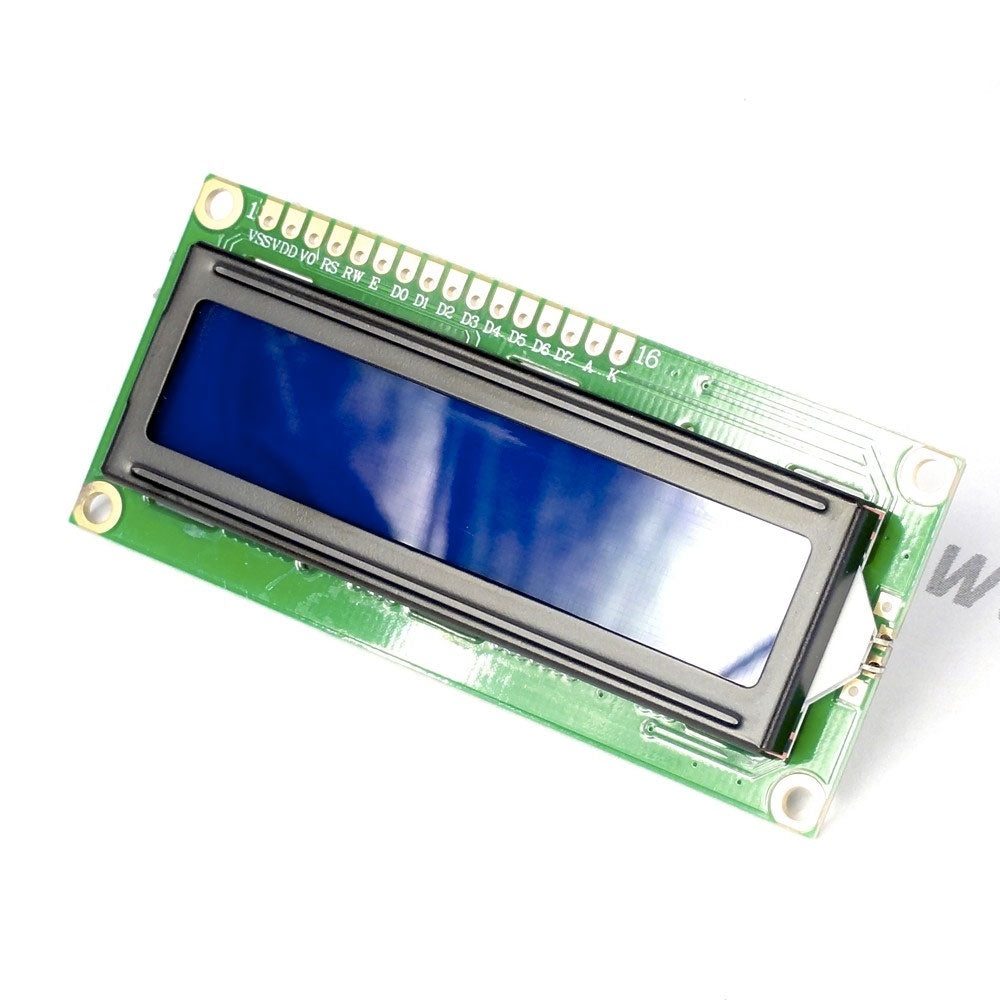

Описание на пиновете:

1. VSS Земя
2. VDD Захранване +5V
3. V0 Контраст
4. RS Избор на регистър на инструкции (LOW) или регистър на данни (HIGH).
5. R/W Четене (LOW) / писане (HIGH)
6. E Отключване на дисплея
7. DB0
8. DB1
9. DB2
10. DB3
11. DB4
12. DB5
13. DB6
14. DB7
15. LED A Захранване на подсветка +5V
16. LED K Захранване подсветка земя (-)
