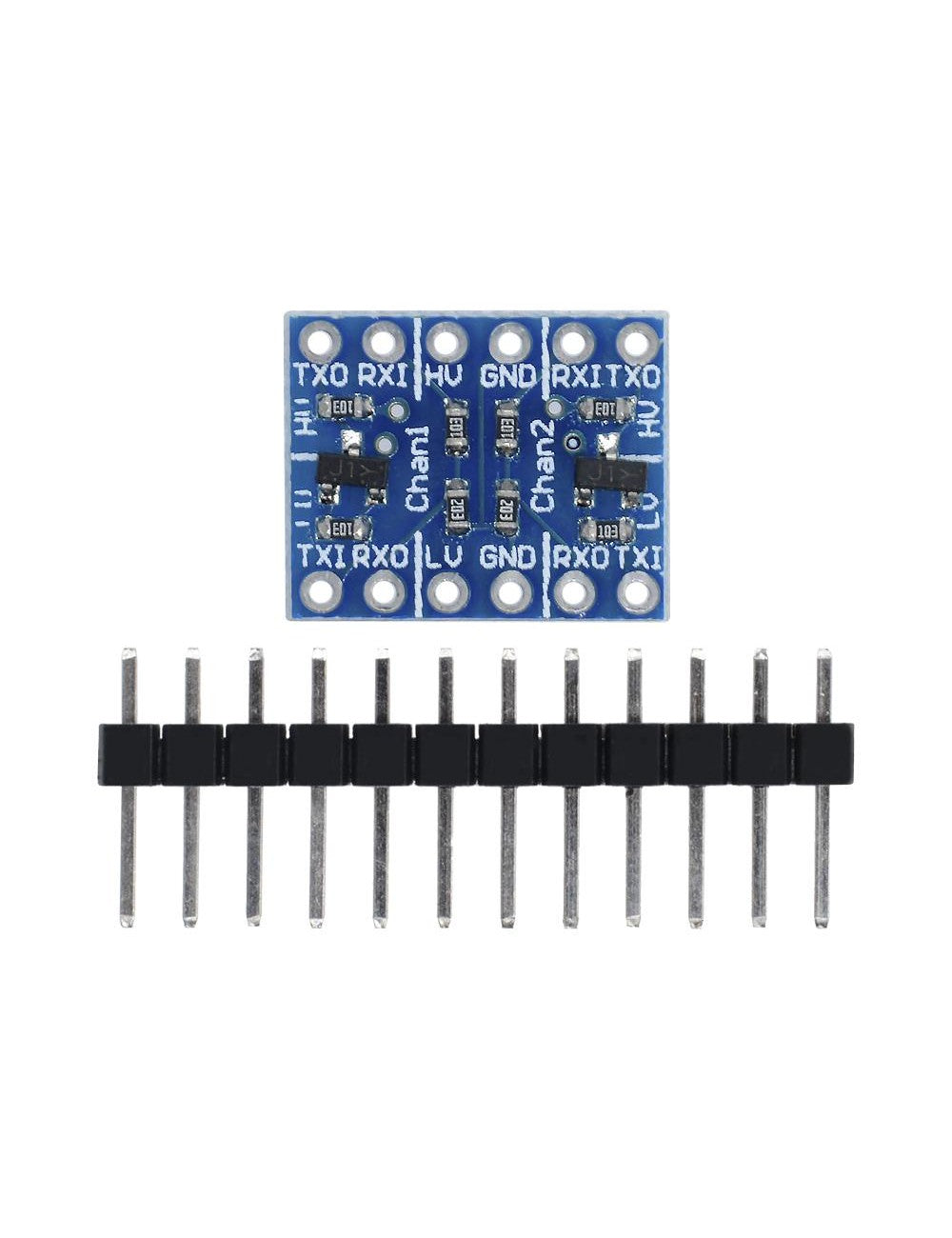

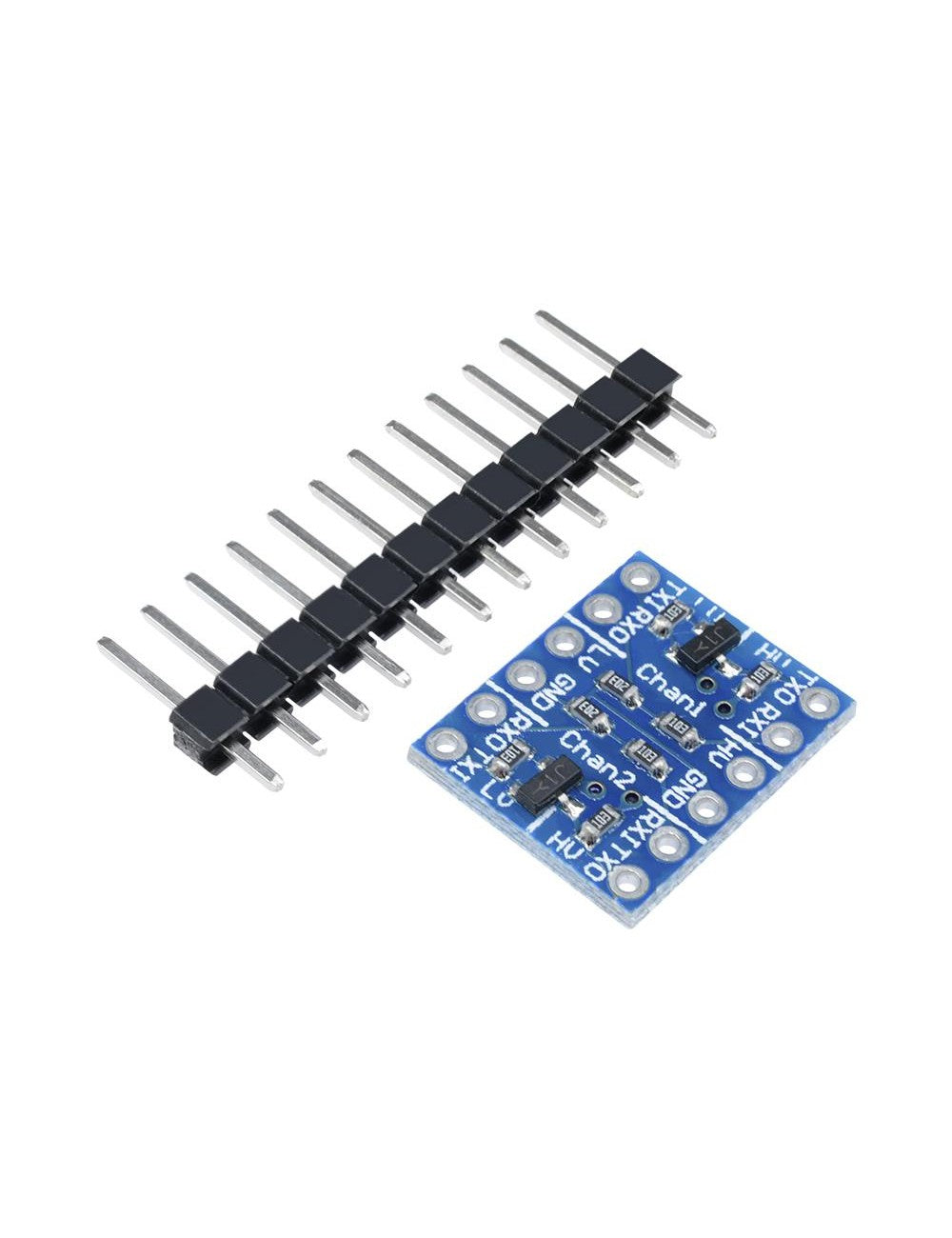

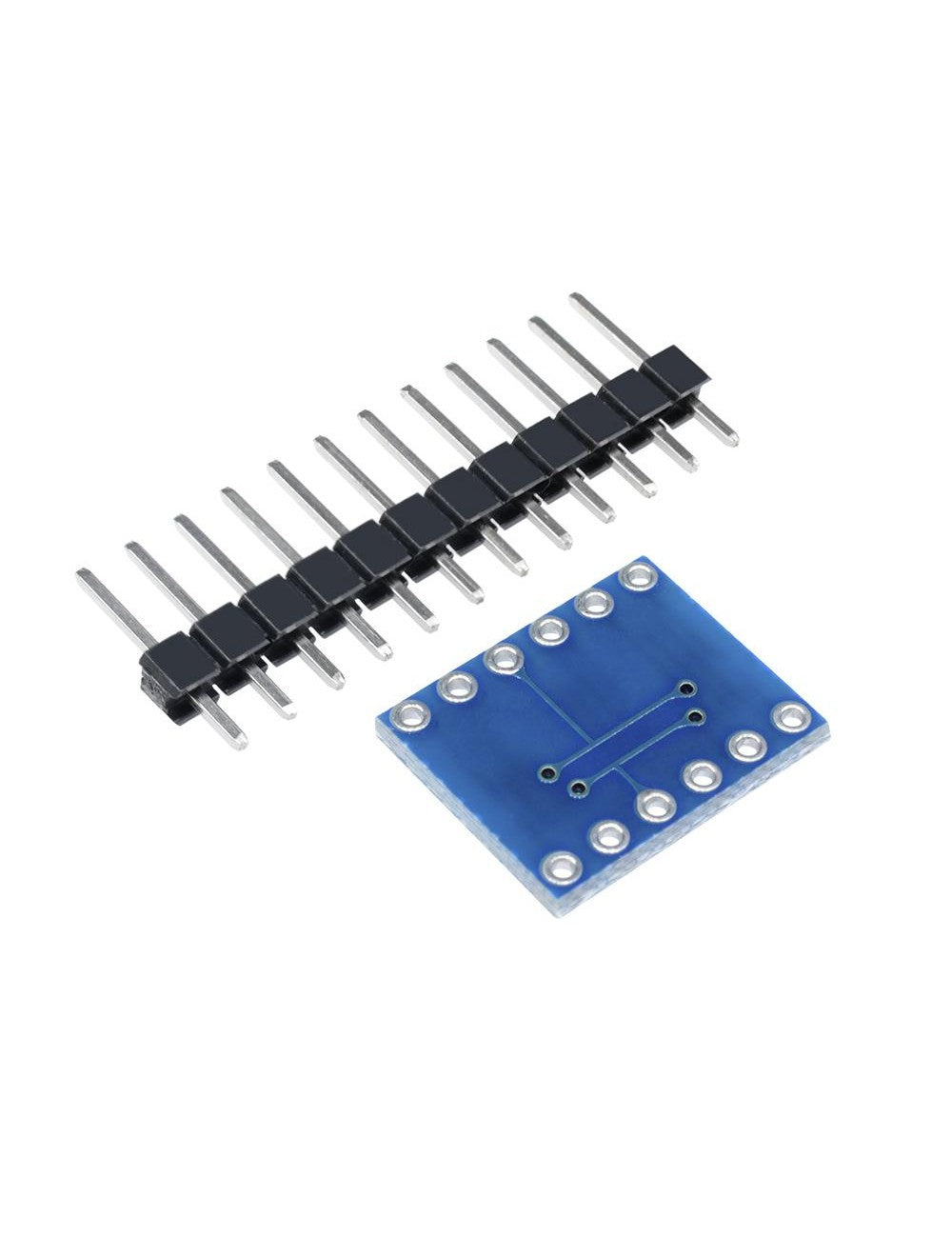

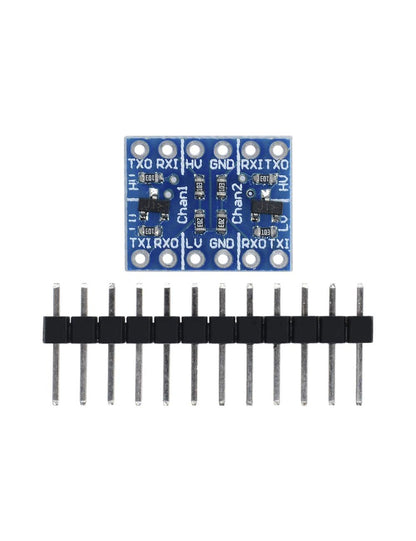

Двуканален конвертор на логическо напрежение 2CH UART 3.3V/5V

Двуканален преобразувател на логически нива, благодарение на който можем да комуникираме помежду си устройства, работещи с различни напрежения. Например Arduino, работещ на 5V и GSM модул, който има нужда от 3,3V. Конверторът ще работи най-добре за UART комуникация, защото има отделни TX и RX линии за всеки канал, всяка от които отговаря за еднопосочно предаване.

Модулът работи с напрежение в диапазона от 1,8V до 5V.

В пиновете LV и GND свързваме напрежението на устройството с по-ниски логически нива, а в HV и GND свързваме захранването на устройството с по-високо напрежение. Пинове, маркирани като TX, предават сигнала, щифтове, маркирани като RX, приемат сигнала.

Включени хедъри.

Технически характеристики:

• Тип: UART (TX , RX)
• Брой канали: 2
• Поддържа напрежения: от 1.8V до 5V
• Размери: 13мм x 16мм
