DDS FG-100 Функционален генератор 1Hz - 500kHz

DDS FG-100 Функционален генератор 1Hz - 500kHz

Обичайна цена 69.00 лв.
Обичайна цена Цена при разпродажба 69.00 лв.
Разпродажба Изчерпано
С включени данъци. Доставката се изчислява при плащане.

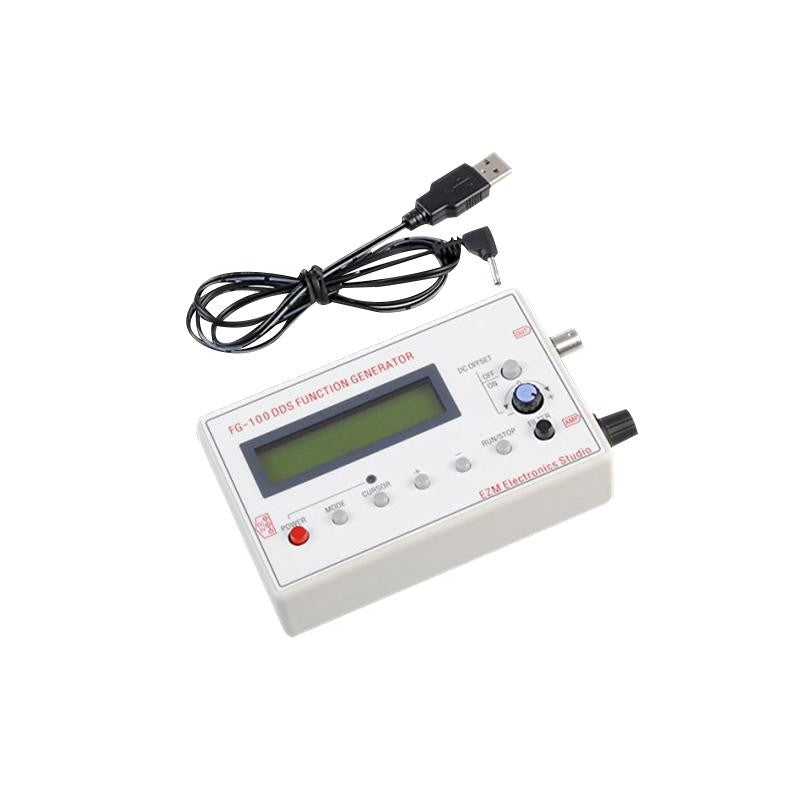

DDS FG-100 функционален генератор 1Hz - 500kHz, който може да генерира синусоидални, квадратни и триъгълни вълни. Генераторът е затворен в издръжлива бяла кутия, има дисплей 1602 със зелена подсветка, бутони и потенциометър. Устройството е лесно и интуитивно за използване. Модулът ви позволява да зададете честотата с точност до 1 Hz. Има DC 5.5/2.1 конектор, и работи на 5V, което ви позволява да използвате например зарядно за телефон или друг USB порт, за да захраните устройството.

В комплекта е включен USB кабел за захранване.

Честотни диапазони за вълнови форми:

  • СИНУСОИДАЛНИ: 1Hz - 500kHz
  • ПРАВОЪГЪЛНИ: 1Hz - 20kHz
  • ТРИЪГЪЛНИ: 1Hz - 20kHz

1. Инструкции за промяна на честотата:

  • Натиснете RUN/STOP, изходното напрежение ще падне до 0V
  • Натиснете бутона КУРСОР, докато желаната цифра започне да мига
  • Използвайте бутоните + и -, за да зададете избраната стойност
  • Потвърдете избора си с бутона RUN/STOP, на изхода ще се появи сигнал със зададената честота

2. Инструкции за промяна на формата на сигнала:

  • Натиснете RUN/STOP, изходното напрежение ще падне до 0V
  • Натиснете бутона MODE, докато правилният тип форма на вълната се появи на екрана
  • Потвърдете избора си с бутона RUN/STOP, на изхода ще се появи сигнал със зададената форма на вълната

Технически характеристики:

  • Захранващо напрежение: от 3.5V до 10V DC
  • Работен ток: 300mA
  • Максимална изходна амплитуда: +/- 10Vpp
  • Изходен импеданс: 50Ω +/- 10%/li>
  • Резолюция: 1Hz
  • Изкривяване на синусоида: <1% под 1 kHz, <0,5% над 1 kHz
  • Размери: 125мм x 80мм x 30мм
