Циклично реле за време с таймер T2401-O в корпус 12V DC, за панелен монтаж

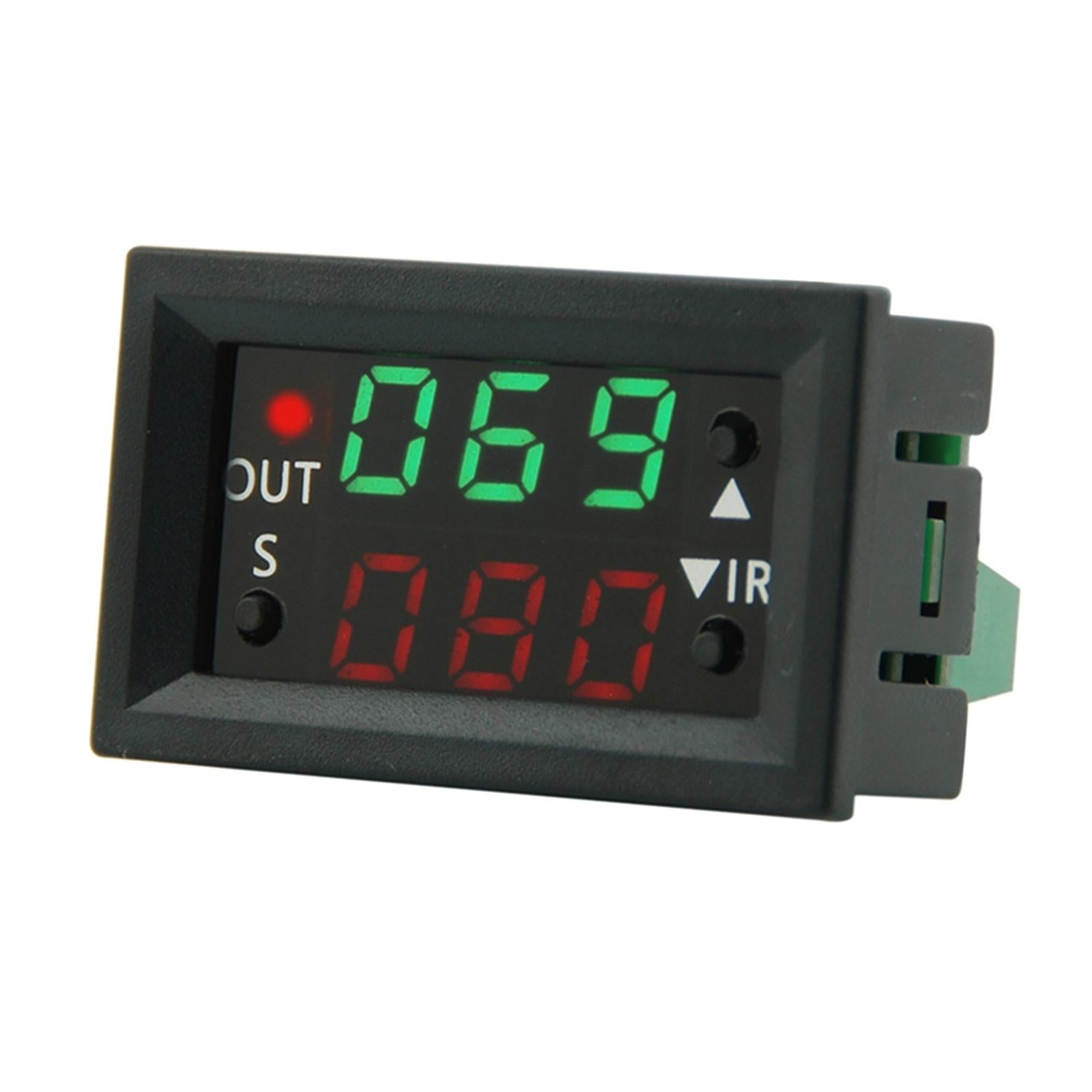

Модул с реле за време, за монтаж в панел, което може да работи в няколко режима. На дисплея има 2 стойности - зелена (оргоре - Т1) и червена (отдолу - Т2). Времето може да се настройва в диапазоните 0-999 секунди, 0-999 минути и 0-999 часа. Зеленият таймер (Т1) отброява, когато релето е включено - тогава и светодиода в горния ляв ъгъл свети, а червеният таймер (Т2) отброява, когато е изключено.

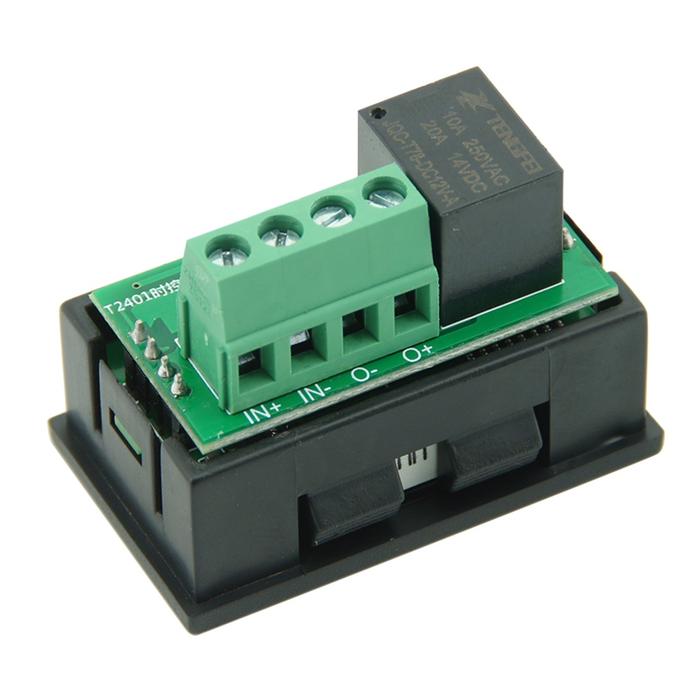

Има удобни клеми, с които да се свържат кабелите. IN+ и IN- са за входното напрежение, където трябва да се свърже захранването, а O+ и O- са за изходното напрежение, което ще получим, когато релето е тригерирано. Този модул е предназначен да се захранва с 12V DC. Дисплеят светва и при по-ниско напрежение, НО е възможно релето да не се включва/изключва при по-малко от 12 волта. Когато релето е активно, ще получим напрежение равно на входното, на изхода.

Инструкции за настройка:

Настройка на стойностите на таймера Т1 и Т2:

За да промените стойностите на таймера, натиснете два пъти бързо бутона S (единия бутон вляво). Първо ще започне да мига Т1 и с бутоните нагоре/надолу от дясно, променяте стойността. Натиснете бутона S пак, за да настроите долната стойност Т2 - и отново, с бутоните нагоре/надолу променяте числата. Когато сте задали и долната стойност, отново натиснете бутона S само веднъж, за да се запаметят настройките.

Настройка на режимите на работа:

За да влезнете в менюто за конфигуриране на параметрите, задръжте бутона S за 6 секунди.

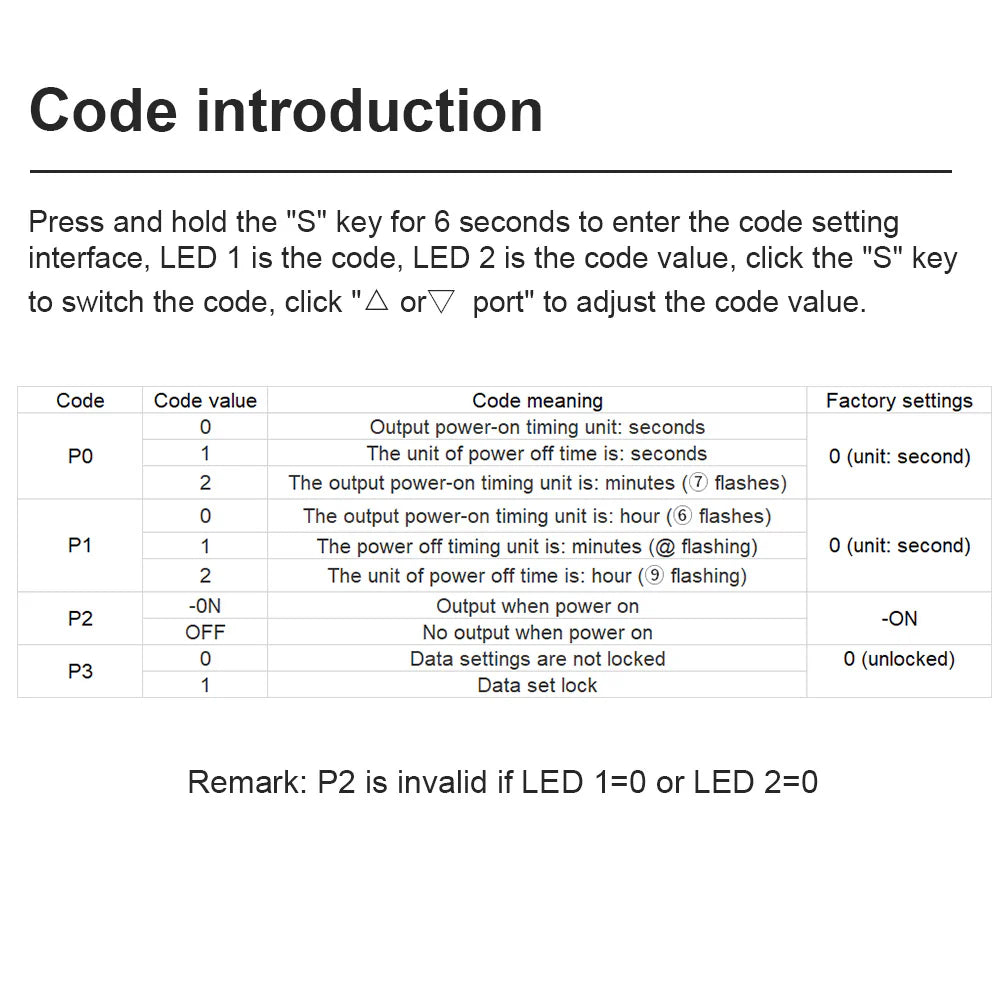

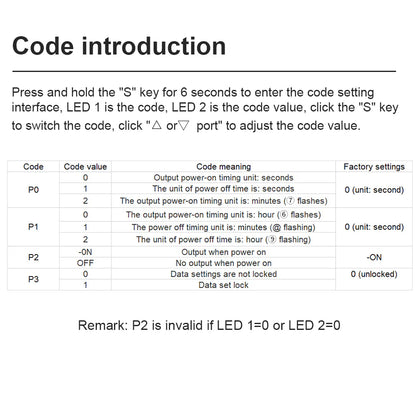

Релейният модул има 4 параметъра за настройване:

• P0 - какви да са единиците за време на T1 (отгоре). Възможните стойности са: 0 - секунди, 1 - минути, 2 - часове.
• P1 - какви да са единиците за време на T2 (отдолу). Възможните стойности са: 0 - секунди, 1 - минути, 2 - часове.
• P2 - какво да е състоянието на релето при първоначално подаване на захранването. Възможните стойности са: ON - при захранване, релето е включено и започва да отброява зеления таймер; OFF - при захранване, релето е изключено и започва да отброява червения таймер.
• P3 - Заключване на настройките. Възможните стойности са 0 и 1. При 0 - е позволено с бутоните нагоре/надолу да се променят останалите настройки. При 1 - не е позволено. Ако не можете да промените настройките, задължително се уверете, че P3 = 0 !!!

Технически характеристики:

• Захранващо напрежение: 12V
• Консумация на ток: 100mA
• Циклична работа, с възможност за отложен старт
• Индивидуални настройки на времето, за което релето е включено и за времето, за което е изключено
• Релето, с което е оборудван модула е TENGFEI JQC-T78-DC12V-A
• Цвят: черен
• За монтаж в отвор: 45.5мм х 26.1мм
• Размери: 47мм х 27мм х 34мм
