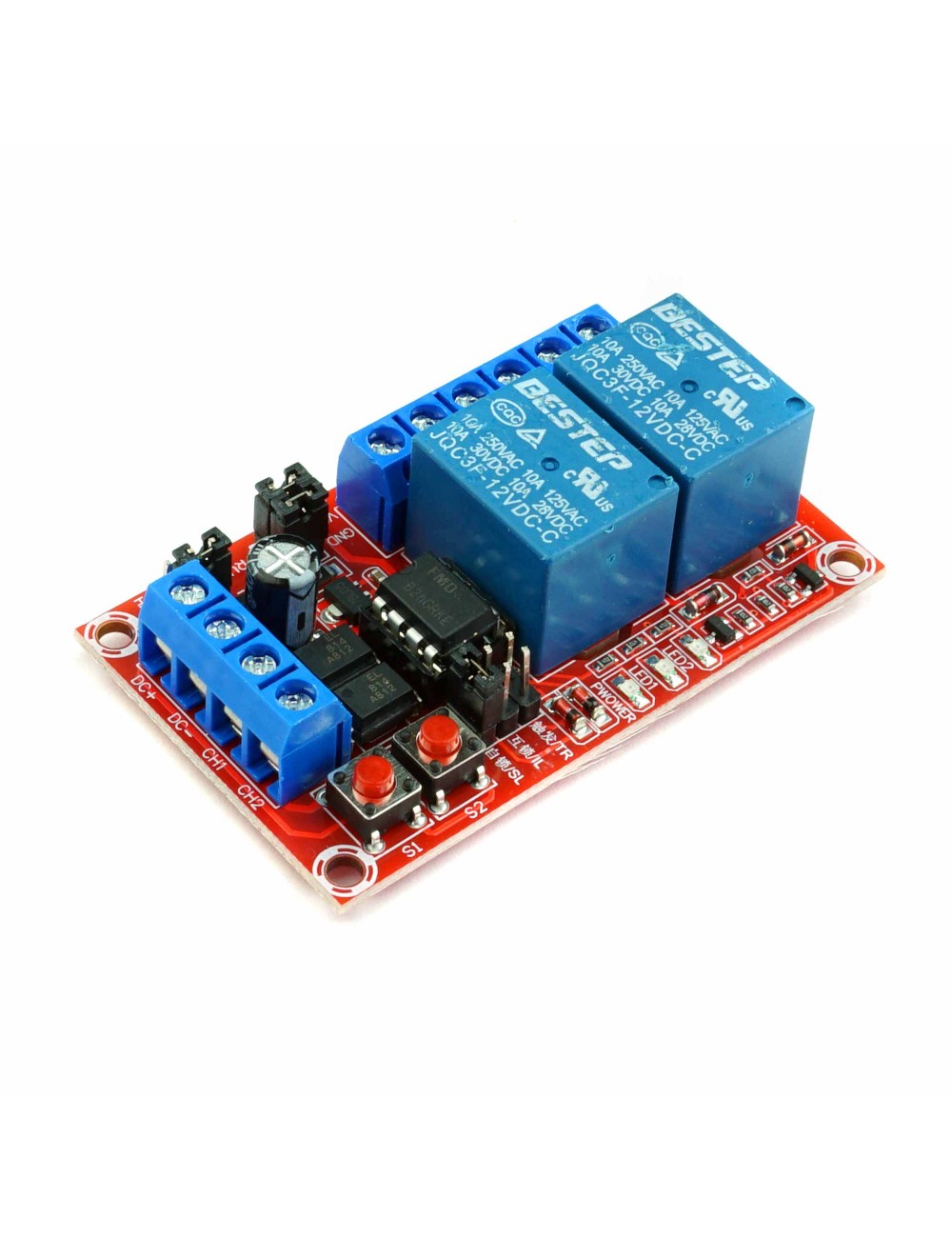

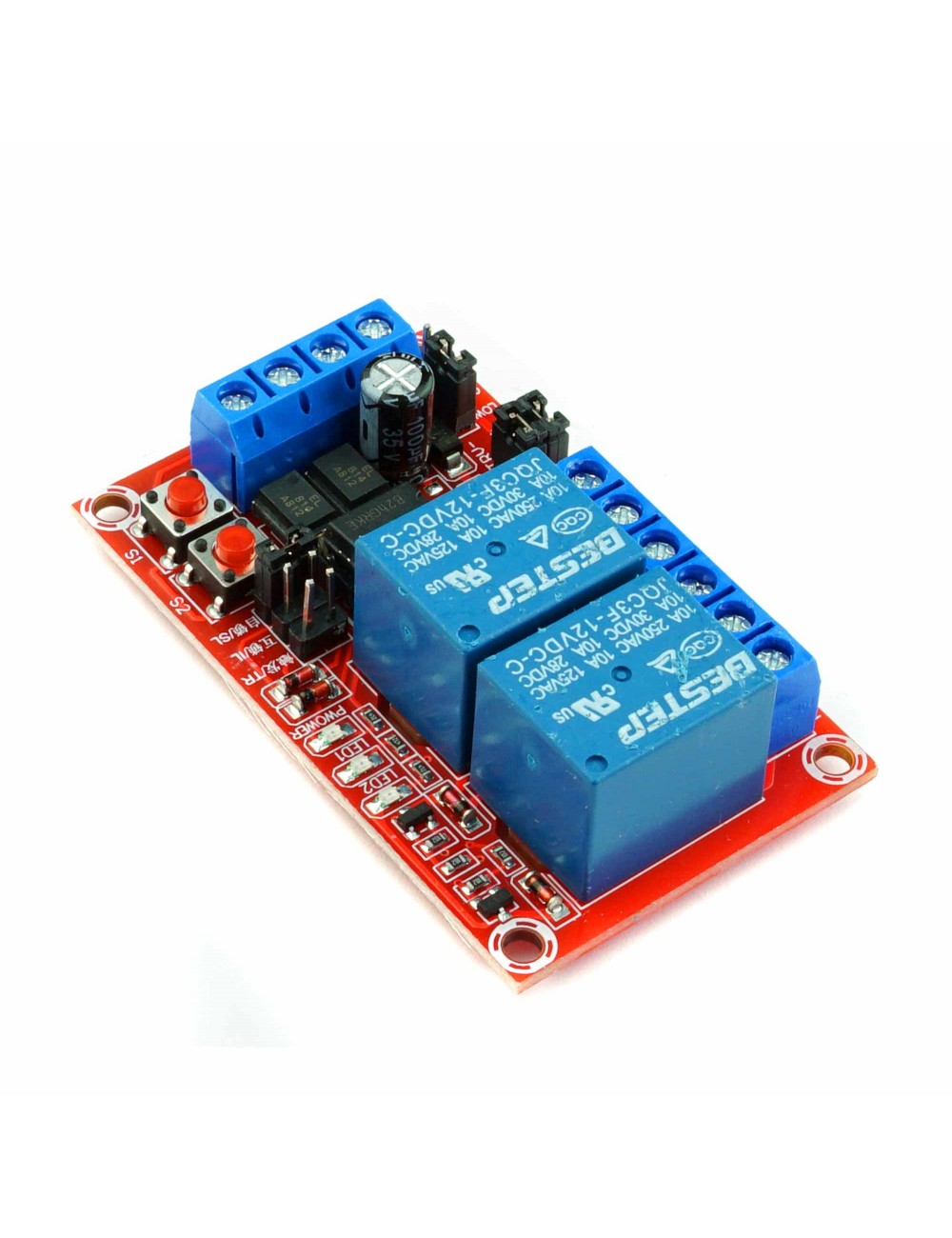

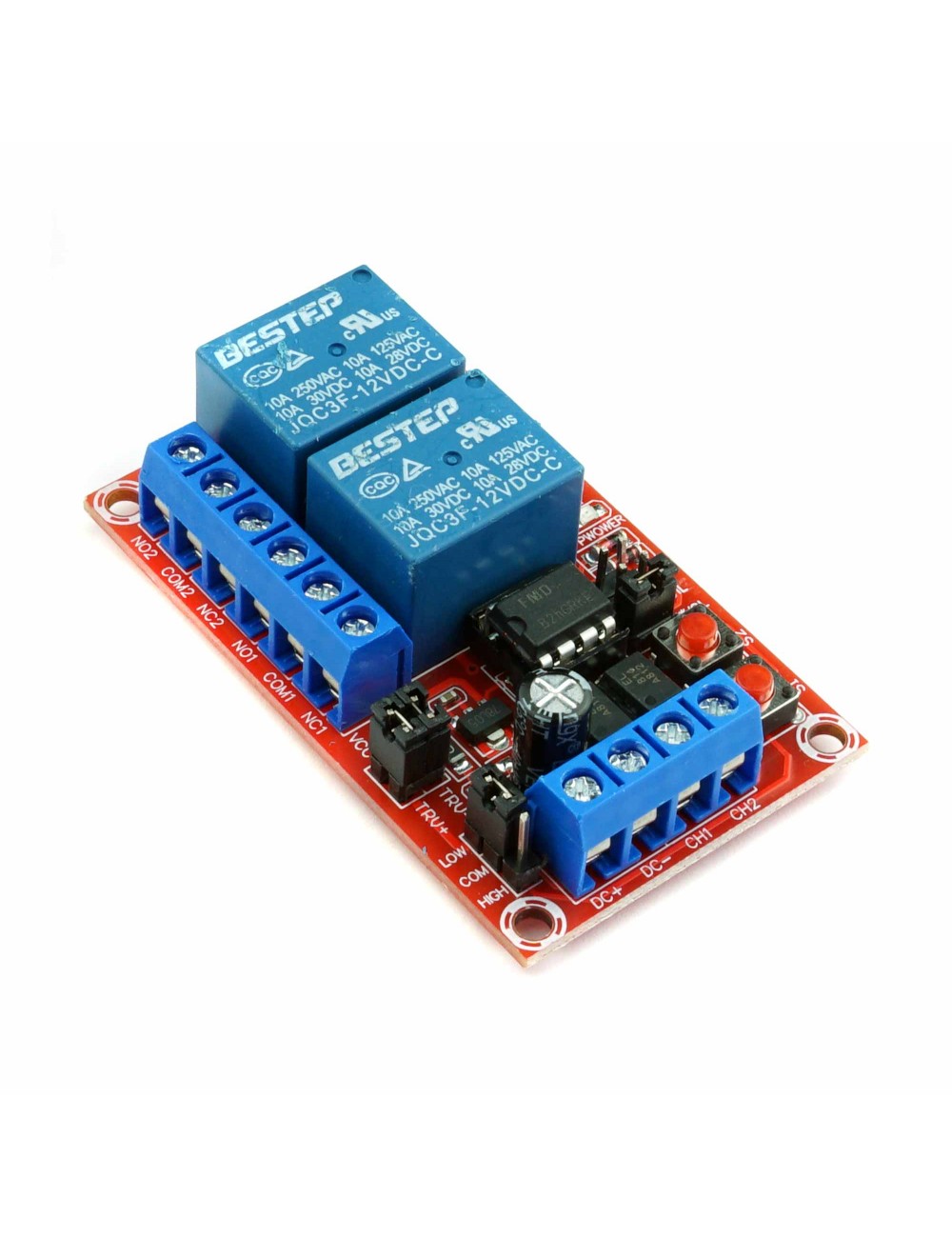

Бистабилно импулсно реле HL/LL 2CH 12V

Двуканално бистабилно реле, захранвано от 12V DC.

Бистабилното реле променя състоянието си в противоположно след всеки сигнал. Няма нужда да се предоставя сигнал през цялото време, както е в случая със стандартното реле - тук едни къс импулс е достатъчен. Релетата могат да се управляват ниско или високо ниво, в зависимост от настройката на джъмпера на платката. Има 2 бутона, интегрирани на печатната платка за управление на всеки канал, които работят само ако джъмперите за даден канал са настроени на нисък контрол, и светодиоди, показващи захранването на модула и работното състояние за всеки канал поотделно.

Модулът може да работи в един от трите режима:

• SL - релетата работят като обикновени бистабилни релета, т.е. подаването на сигнал към тригера превключва релето в противоположно състояние, като отново подаването на сигнал към тригера изключва релето. И двете релета могат да работят независимо
• IL - релетата също работят като обикновените бистабилни релета, с тази разлика, че включването на едното кара другото да се изключи, те работят последователно.
• TR - всяко реле се държи като моностабилно реле, т.е. релето е включено само за времето, когато съответният сигнал е изпратен към тригера, когато сигналът изчезне - релето се изключва.

Технически характеристики:

• Захранващо напрежение: 12V
• Тип: бистабилно ипулсно реле
• Брой канали: 2
• Контрол на състоянието: ниско или високо (HL/LL)
• Релето на платката издържа: 250V AC 10A или 30V DC 10A
• Размери: 64мм x 38мм x 19мм
