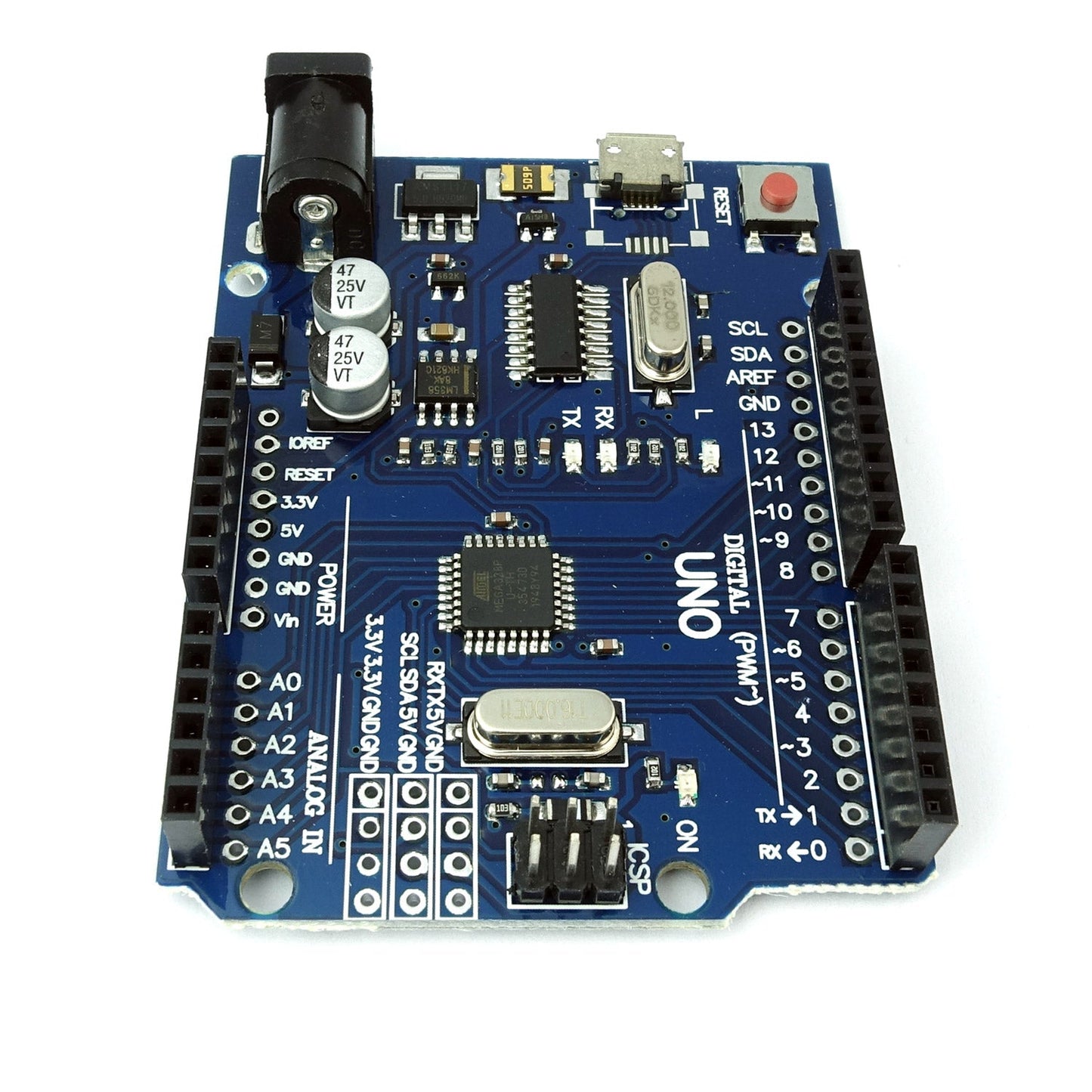

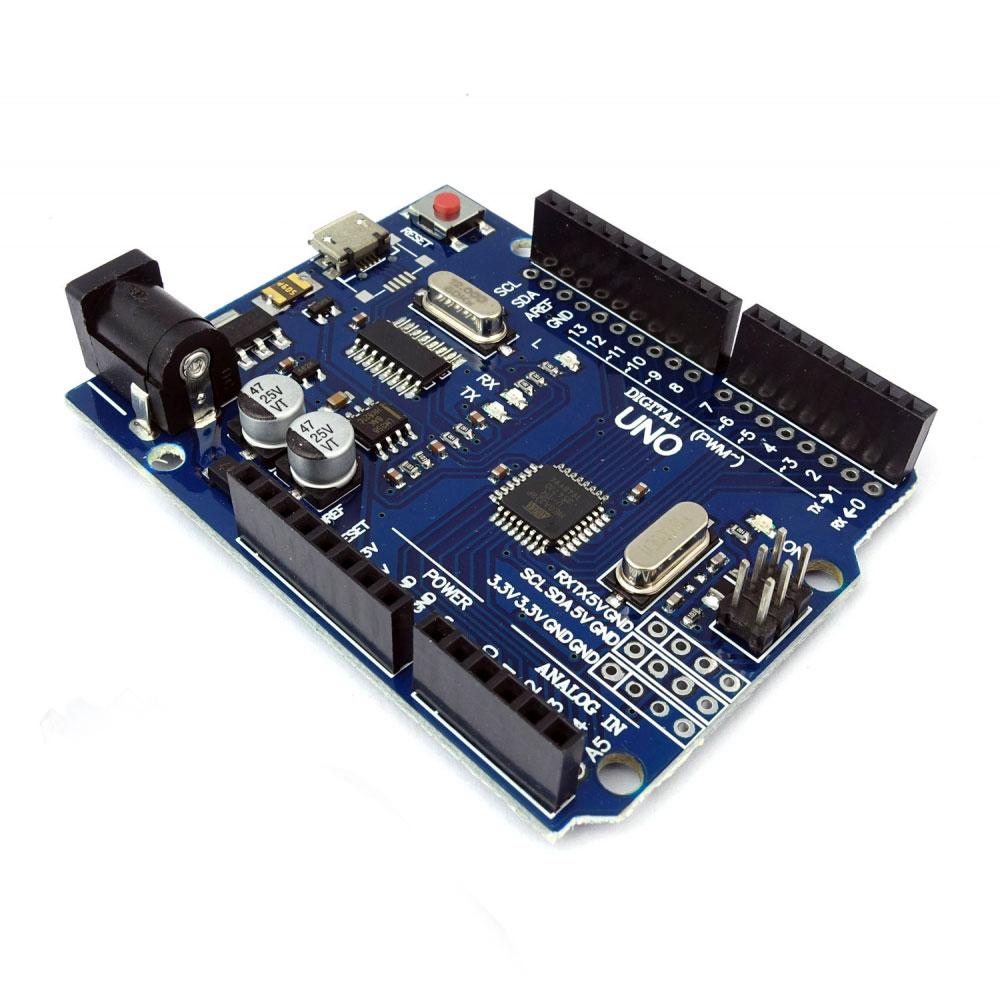

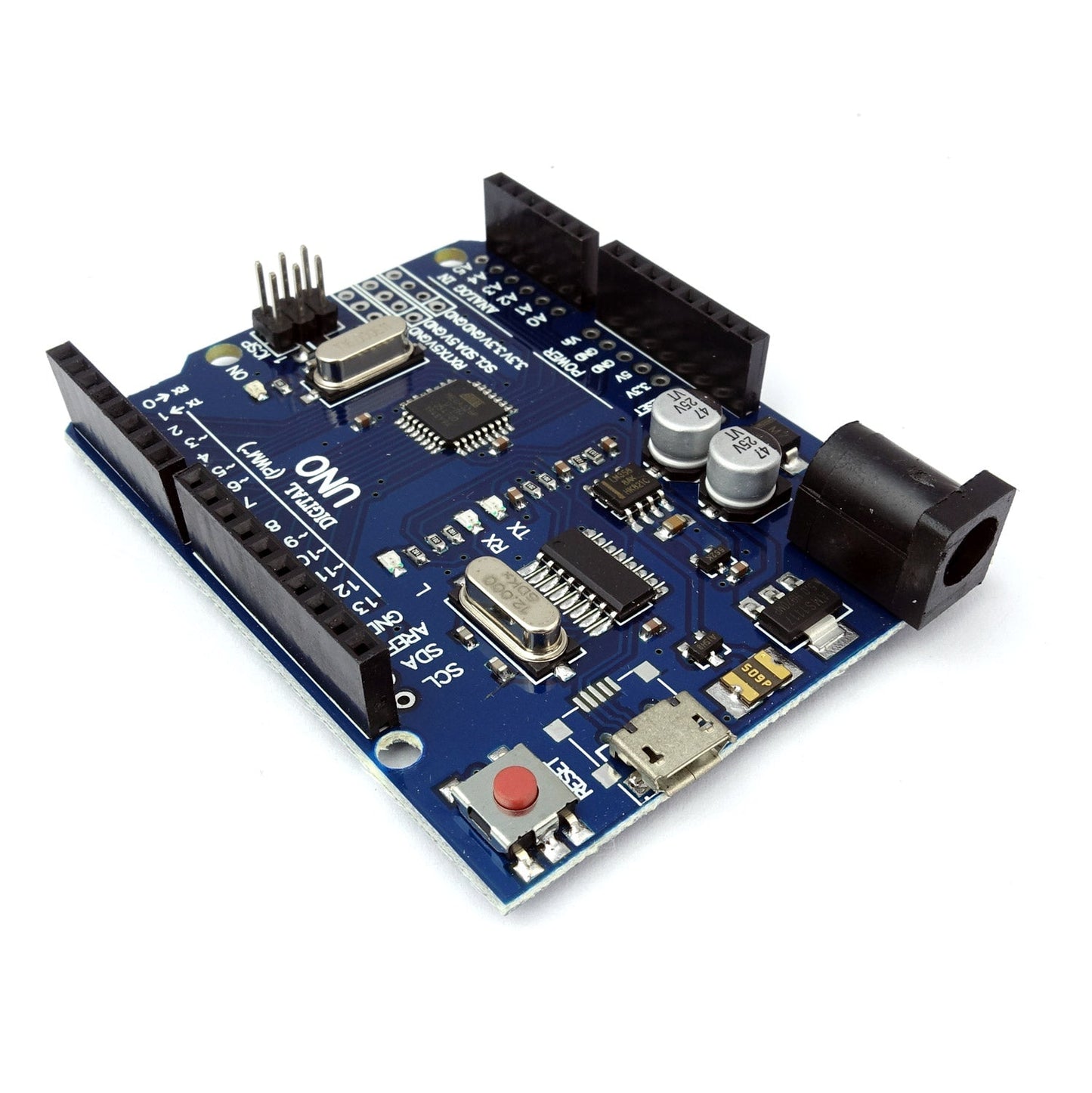

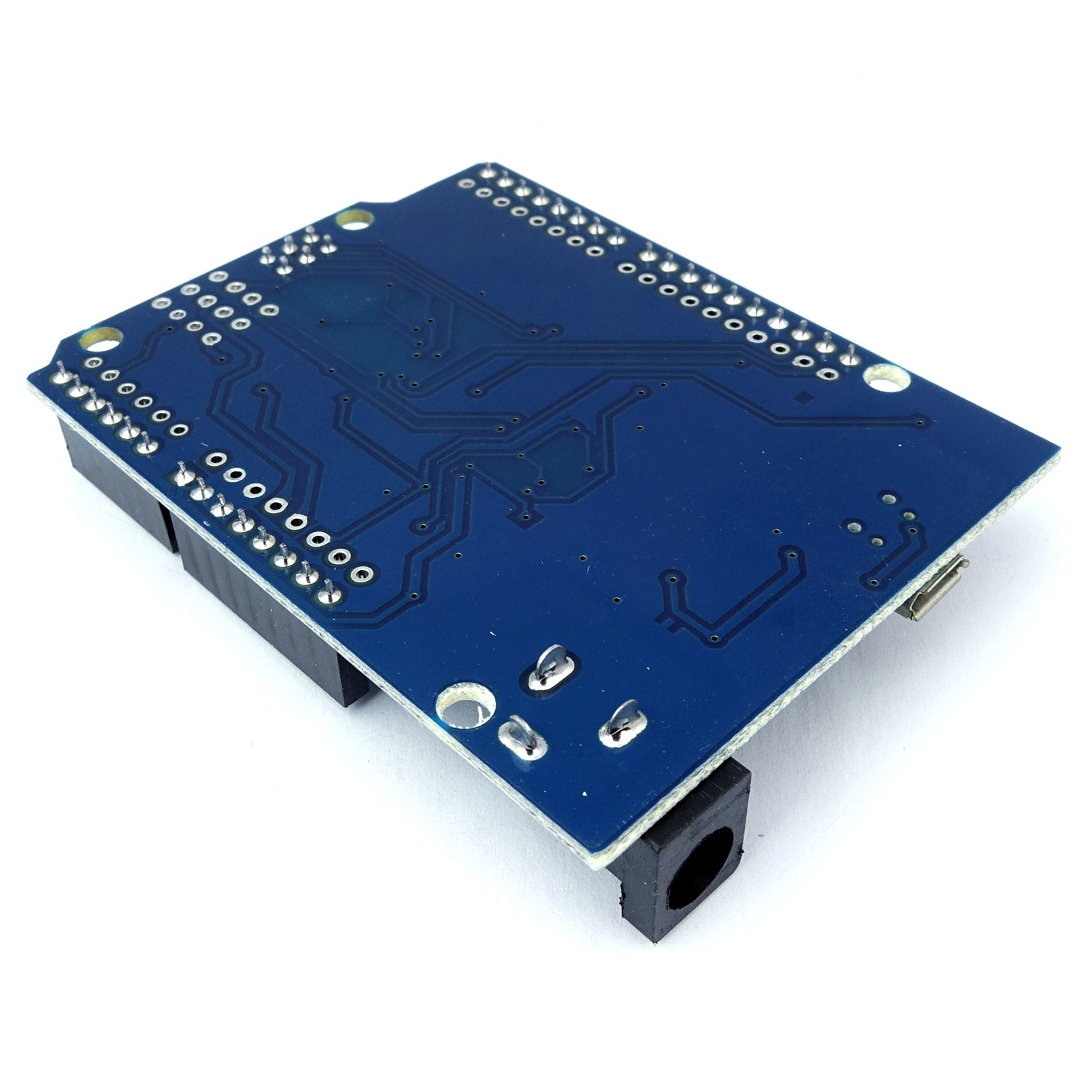

Arduino UNO R3

ARDUINO UNO R3 с microUSB порт за захранване и комуникация с компютър и отделно DC гнездо за захранване за напрежение от 7V до 12V.

Платка с вграден процесор Atmega328 от AVR семейството.

Модулът е оборудван с 14 цифрови I/O пина (от които 6 могат да се използват като PWM изходи и 6 като аналогови входове). Което дава безброй комбинации от връзки за поддръжка на сензори и контролиране на диоди и модули.

Технически характеристики:

• Разположението на конекторите позволява инсталирането на специални модули, т.нар Arduino Shield.
• 14 цифрови I/O пина позволяват напр. контролиране на светодиоди, релета и четене на състоянията на бутони.
• 6 PWM изхода позволяват например управление на двигатели и регулиране на яркостта на светодиоди.
• Устройството поддържа популярни комуникационни интерфейси, включително: UART, I2C и SPI.
• Чипът Atmega328 е с тактова честота от 16 MHz, има 32 kB Flash програмна памет, 1 kB EEPROM и 2 kB SRAM.
• Всяко захранване от 7V до 12V с 5,5мм x 2,1мм DC жак може да се използва за захранване на Arduino.
• Вграденият регулатор на напрежение ви позволява да захранвате външни устройства с 3,3 V или 5 V и консумация на ток до 50 mA.
• microUSB конектор

Платката може да се захранва от компютър чрез USB кабел - платката има система, която предпазва буксата от късо съединение и висок ток.
