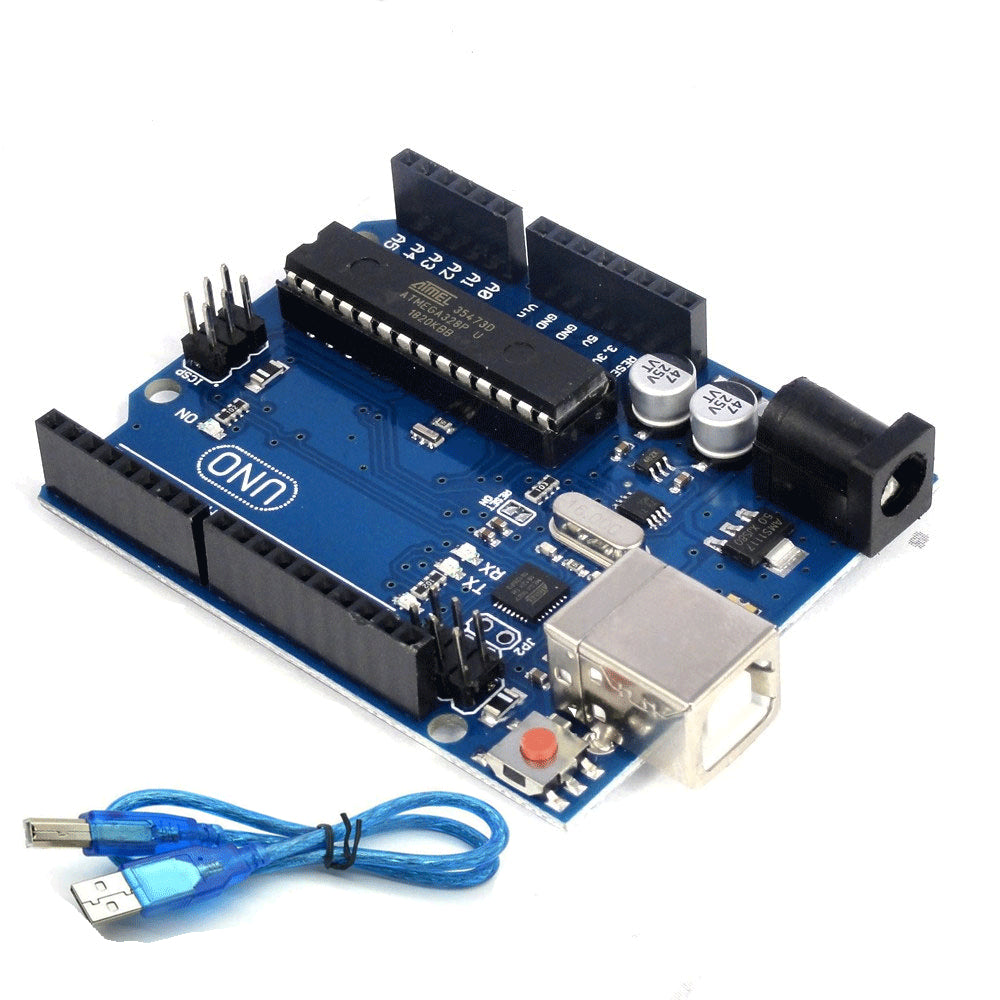

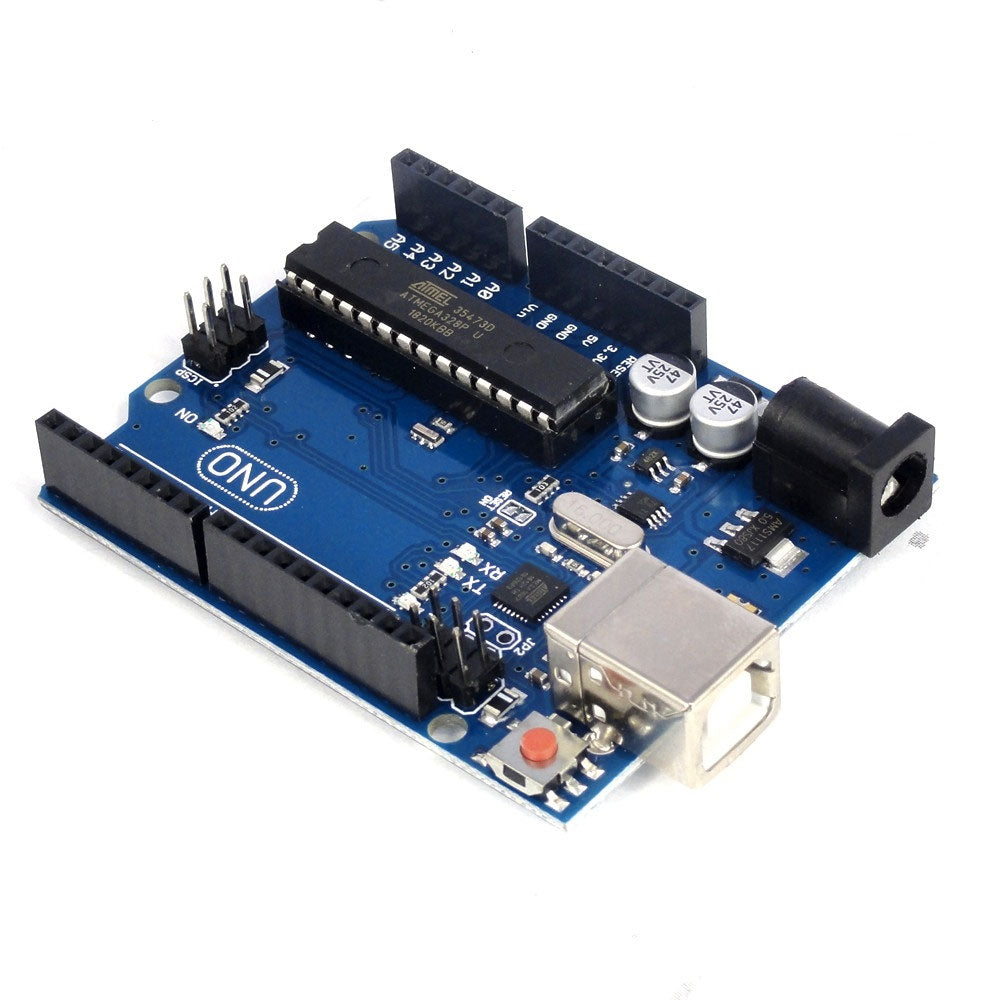

Arduino UNO R3 Atmel ATMega328 DIP

Клонингът на ARDUINO UNO R3 е напълно съвместим със средата и shield-овете на Arduino.

Платка със сменяем процесор Atmega328 от AVR семейството.

Модулът е оборудван с 14 цифрови I/O пина (от които 6 могат да се използват като PWM изходи и 6 като аналогови входове). Което дава безброй комбинации от връзки за поддръжка на сензори и контролиране на диоди и модули.

Включен е и USB кабел.

Технически характеристики :

• Разположението на конекторите позволява инсталирането на специални модули, т.нар. Arduino Shield.
• 14 цифрови I/O пина позволяват напр. управление на светодиоди, релета и отчитане на състояния на бутони.
• 6 PWM изхода позволяват например управление на електромотори и регулиране на яркостта на светодиоди.
• Устройството поддържа популярни комуникационни интерфейси, например: UART, I2C и SPI.
• Чипът Atmega328 е с тактова честота от 16 MHz, има 32 kB Flash програмна памет, 1 kB EEPROM и 2 kB SRAM.
• Всяко захранване от 7V до 12V с 5,5мм x 2,1мм DC конектор може да се използва за захранване на това Arduino.
• Вграденият регулатор на напрежение ви позволява да захранвате външни устройства с 3,3 V с консумация на ток до 50 mA.

Платката може да се захранва от компютър чрез USB кабел - платката има система, която предпазва буксата от късо съединение и висок ток.
